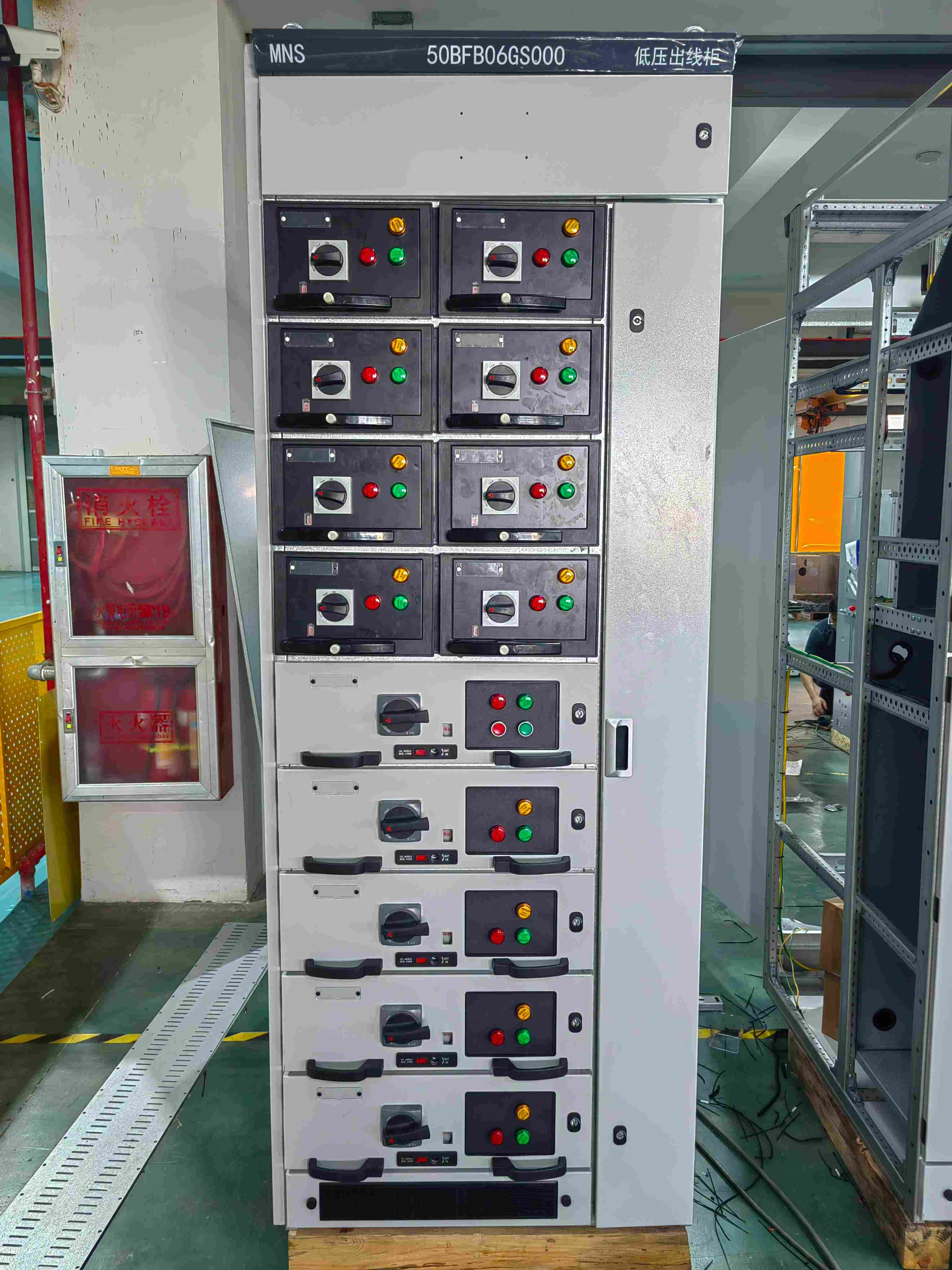

MNS低压抽出式开关柜

使用条款

◆环境空气温度不得高于+40℃，不得低于-5℃，24小时内平均温度不得高于+35℃；

◆相对湿度：在洁净空气中，最高温度为+40℃时，相对湿度不超过50%；在较低温度下，相对湿度可以更高（例如，在+20℃时为90%）：但是，应该考虑到由于温度变化可能会出现偶尔的冷凝现象。

◆海拔高度不得超过2000米；

◆本设备适用于-25℃至+55℃温度范围内的运输和储存，并可在短时间内（不超过24小时）达到+70℃。在这些极端温度下，设备不应遭受任何不可修复的损坏，并且应能够在正常条件下正常工作；

◆注：当上述正常使用条件不能满足使用要求时，应由用户与制造商协商解决。

◆当该设备用于海上石油钻井平台和核电站时，应另行签订技术协议。

技术参数

保护级别

符合IEC529和DIN40050标准

IP30防护等级可为大于φ2.5毫米的固体提供防护。

IP40防护等级可为大于φ1.0毫米的固体提供防护。

IP54防护等级可提供全方位防尘防溅保护

订购IP54防护等级的产品时，应与制造商协商。

内阁结构

开关柜的基本结构由C型材组装而成。C型材由弯曲钢板制成，E=25mm作为模块化安装孔。

所有柜体框架和内部隔板均经过镀锌净化处理。周围的门板和侧板采用高压静电喷涂工艺。

柜体的基本结构如图1所示；柜体的基本尺寸如图2、表1和表2所示。

开关柜类型

配电中心柜（PC）：可使用 Emax、MT、3WN、AH、ME 系列断路器。

电机控制中心柜（MCC）：由各种尺寸的抽出单元组装而成，各回路的主开关采用高分断能力塑壳断路器或带熔断器的旋转负载开关，功率因数自动补偿柜（带手动、自动和远程功率因数补偿装置）

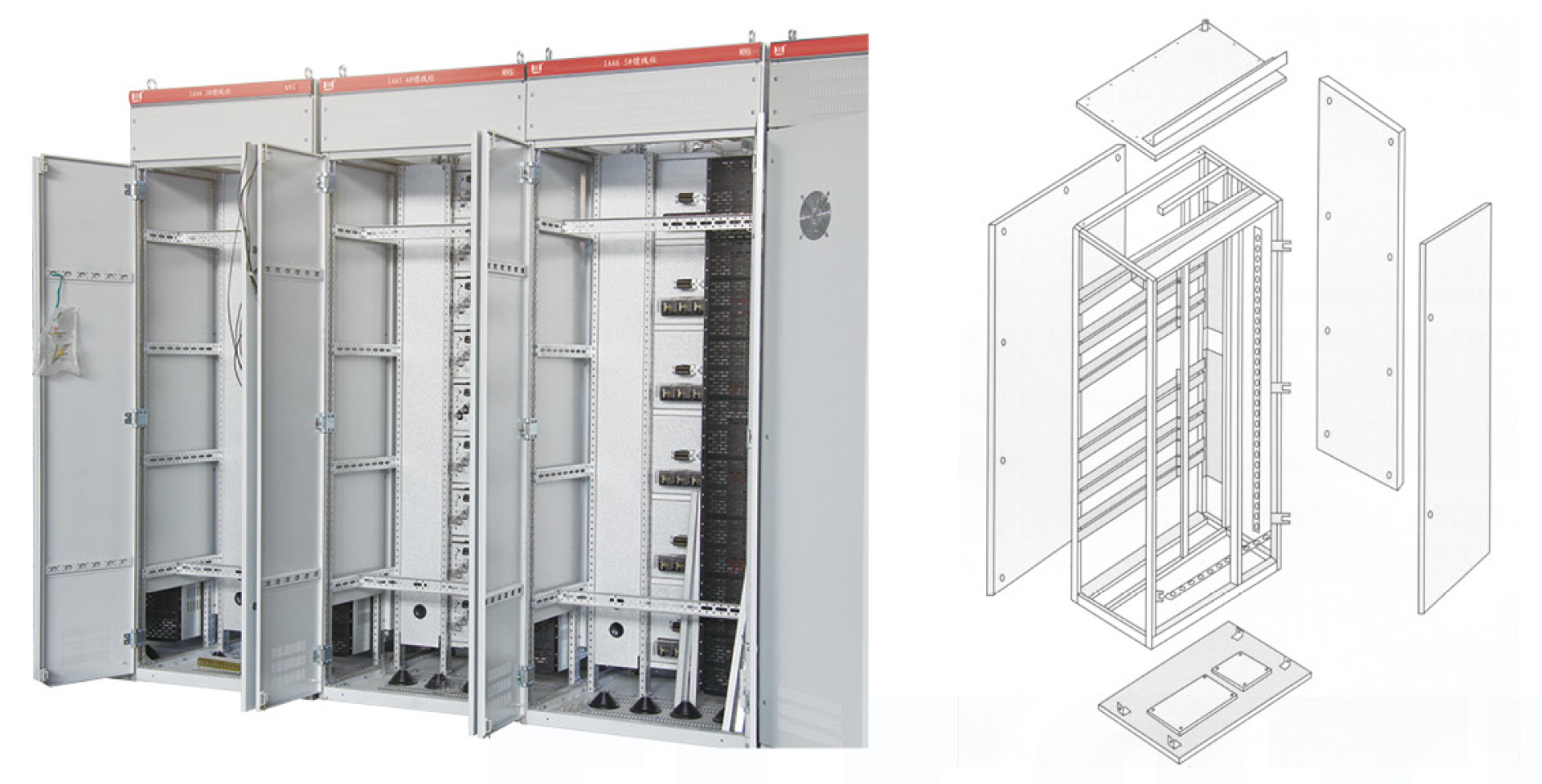

由C形型材组成的柜体框架结构（图1）

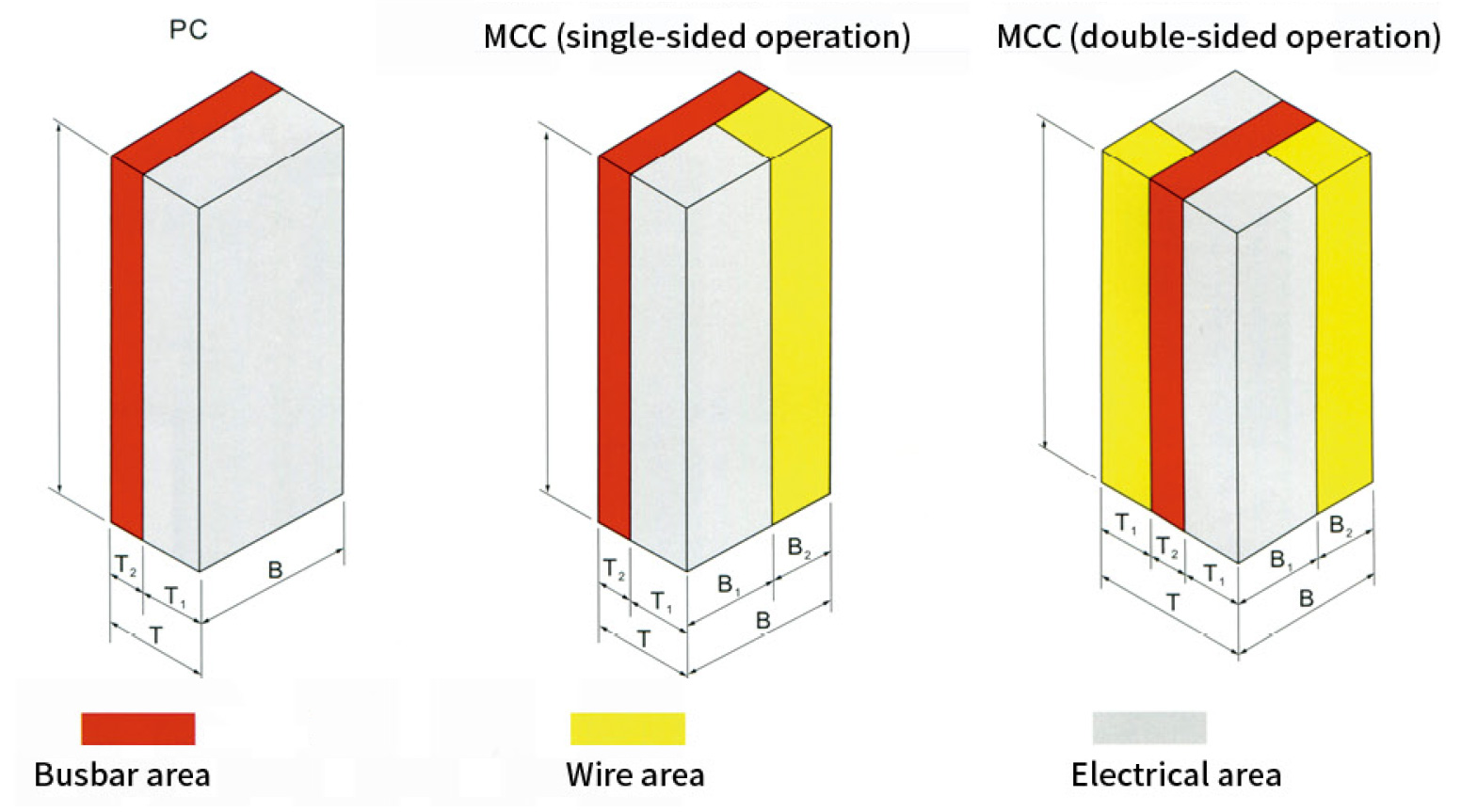

机柜示意图（图2）

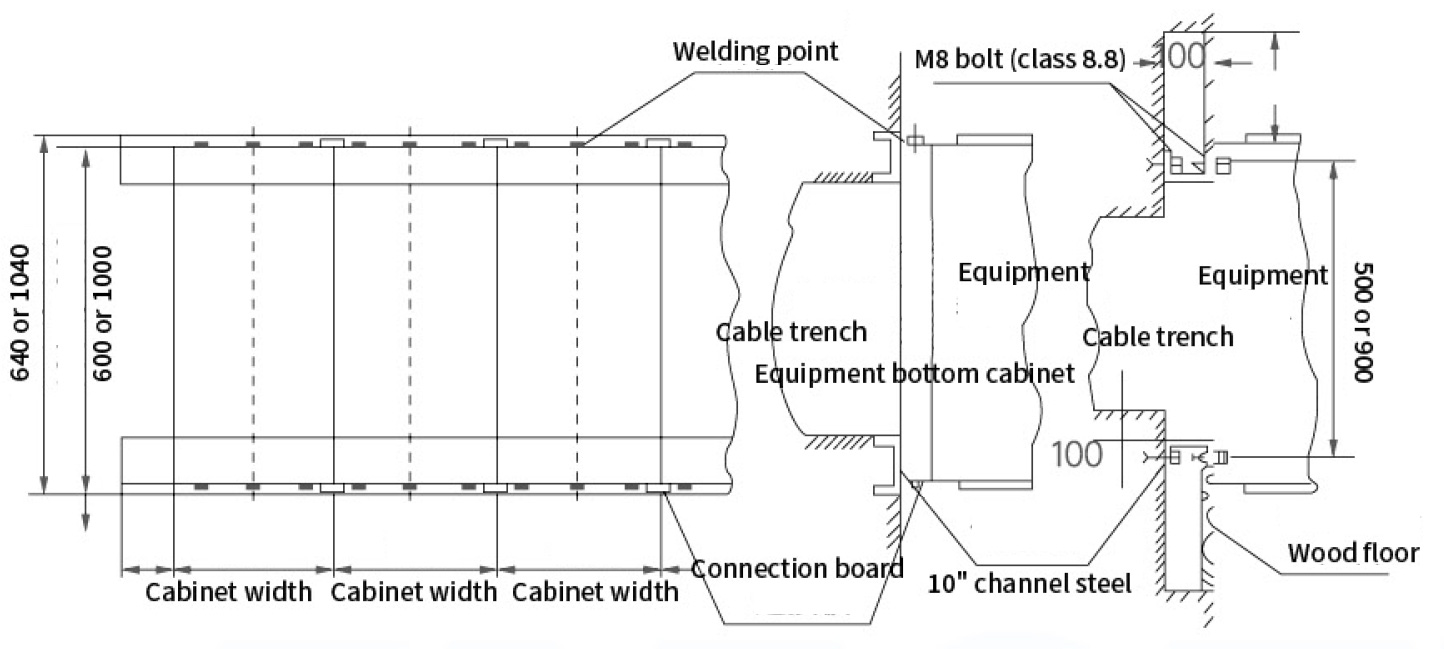

安装图

方案一：焊接安装

方案二：螺栓安装

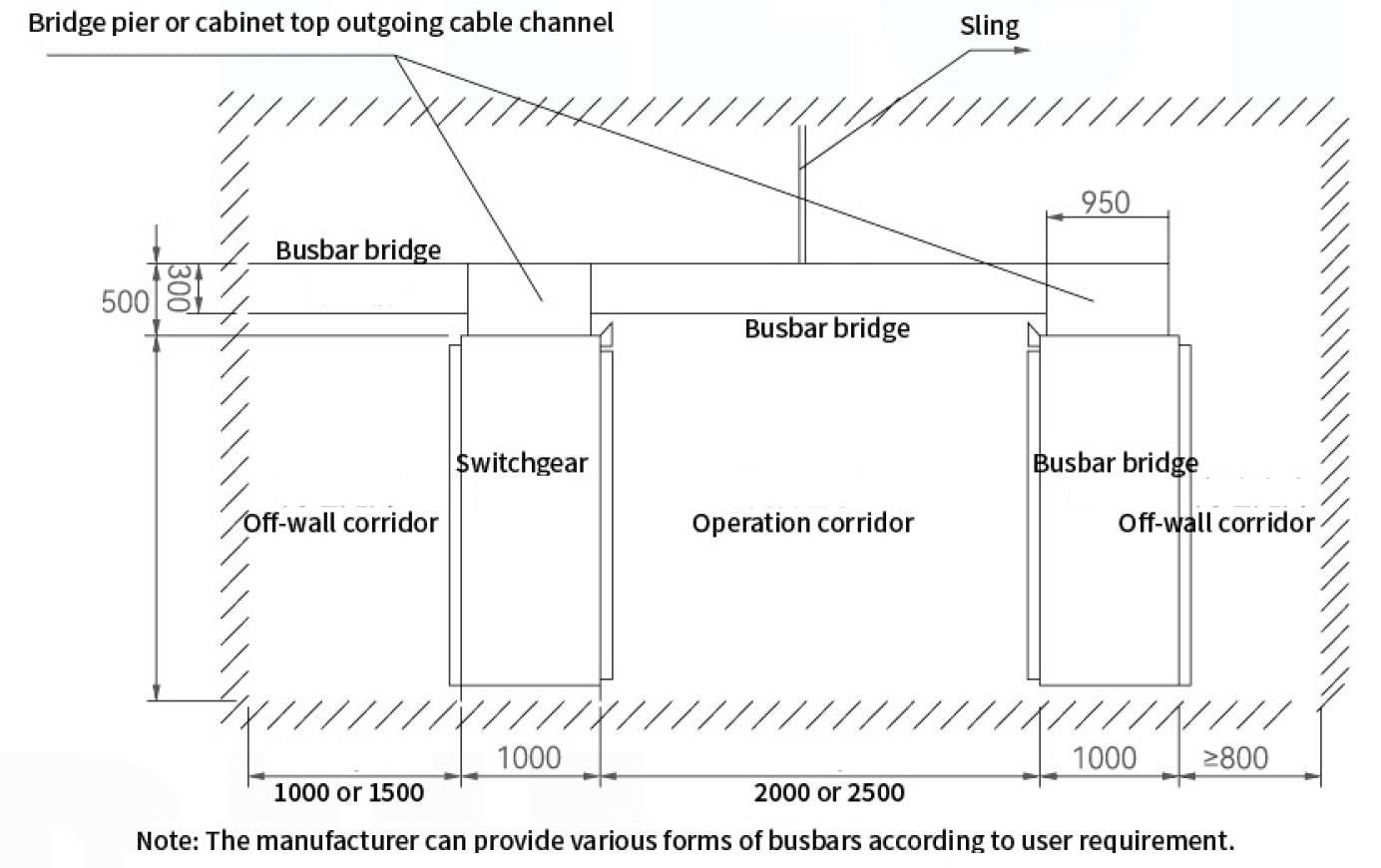

母线桥安装示意图
