GCS低压抽出式开关设备

GCS型低压抽出式开关柜（以下简称开关柜）是一种尚未成功设计的新产品，

这是由原电力部和机械工业部联合设计团队在20世纪90年代开发的。它符合……

符合国情，技术性能高，能够适应电力市场发展需要，并能与现有电力设备竞争。

该产品为进口产品，因此深受众多电力用户的青睐。此款开关设备适用于三相交流50Hz、额定电压380V（400V）、额定电流4000A及以下的三相四线制和三相五线制电力系统。广泛应用于发电厂、变电站、工矿企业、楼宇、酒店、机场、码头等用电场所的能源分配。

该开关柜集转换、控制和无功补偿功能于一体，包含电源中心（PC）和电机控制中心（MCC）的功能，并可设计为固定式和抽出式混合柜体，以满足不同的供电和配电需求。该开关柜具有分断能力高、动态和热稳定性好、结构新颖合理、电气解决方案系列齐全、防护等级高等特点，是理想的替代产品。

联系我们

产品详情

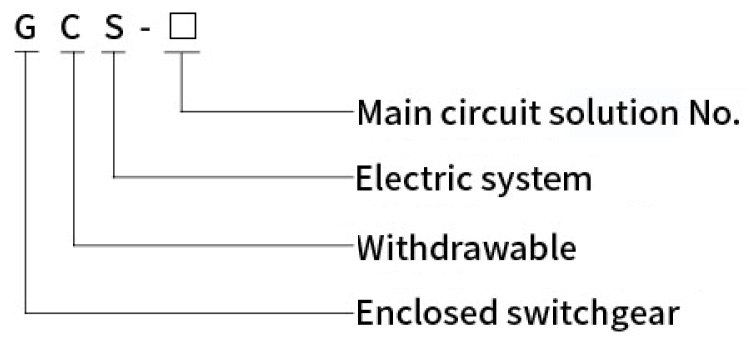

模型含义

使用条款

◆海拔：≤2000米；

◆空气温度：环境空气温度上限为+40℃，下限为-5℃。24小时内平均温度不应超过+35℃，储存和运输条件下的最低温度为-30℃。

◆相对湿度：最高温度为+40℃时，相对湿度不得超过50%；在较低温度下，相对湿度可以更高（例如+20℃时为90%）；但是，应考虑到由于温度变化可能会出现偶尔的冷凝现象。

◆安装位置：安装设备时，垂直面的倾斜角度不应超过5°。应安装在无剧烈振动和冲击，且介质不足以腐蚀电气元件的地方。

◆注意：当上述正常使用条件不能满足使用要求时，应由用户与制造商协商解决。

产品特性

◆结构通用性强，组装灵活：开关设备为完全组装的组合结构，侧面有20mm和100mm模块的安装孔，直径为φ9.2mm，使内部安装灵活方便。

◆开关柜的隔间可分为功能单元室、母线室和电缆室，各功能单元的功能相对独立，各区域之间采用连续接地的金属板或压制阻燃塑料板严格隔开，以确保安全使用并防止事故蔓延。

◆开关柜内部所有结构件均需进行镀锌钝化处理。开关柜门板和侧板采用优质冷轧钢板，经数控机床加工成型，表面经酸洗、磷化和静电喷涂处理，具有耐磨耐腐蚀性能，兼具高机械强度和可靠的接地保护连续性。

◆开关柜的抽出单元具有连接位置、测试位置、断开位置、抽出位置和隔离位置。每个抽出单元和开关均配备机械联锁装置：抽出单元只能在开关处于断开状态时抽出和插入，开关处于闭合状态时则无法抽出或插入。为防止未经授权的操作，操作机构手柄可通过挂锁锁定在断开位置。相同规格的功能性抽出单元可以轻松互换，每个抽出单元最多对应36对辅助触点，可满足远程操作控制、电能计量和计算机接口自动化监控系统的需求。

◆水平主母线平铺于机柜后部，增强了母线的耐电能力，这是保证设备主电路具有高短路强度的基本措施。垂直母线组装在绝缘功能板上，防止垂直母线上的开关电弧放电，提高了产品的防触电能力和安全运行率。电缆仓的设计使得电缆上下进出非常方便。

技术参数

额定绝缘电压（V）	AC660
额定工作电压（V）	交流380伏（交流400伏）
水平母线额定电流（A）	≤4000A
垂直母线额定电流（A）	1000A
抽出电路最大电流（A）	400A
额定频率（赫兹）	50（60）
水平母线峰值耐受电流(kA)	105,176
水平母线短时耐受电流(kA/1S)	50,80
垂直母线的峰值耐受电流（kA）	105
垂直母线短时耐受电流(kA/1S)	50
额定工频耐压(V/1min)	2500
二次工频耐受电压（V/1min）	2500
外壳防护等级	IP40
外壳尺寸（毫米）	宽度 600（800，1000）×深度 800（1000）×高度 2200
功能单元有效高度（毫米）	1760

开关设备和抽出式开关设备

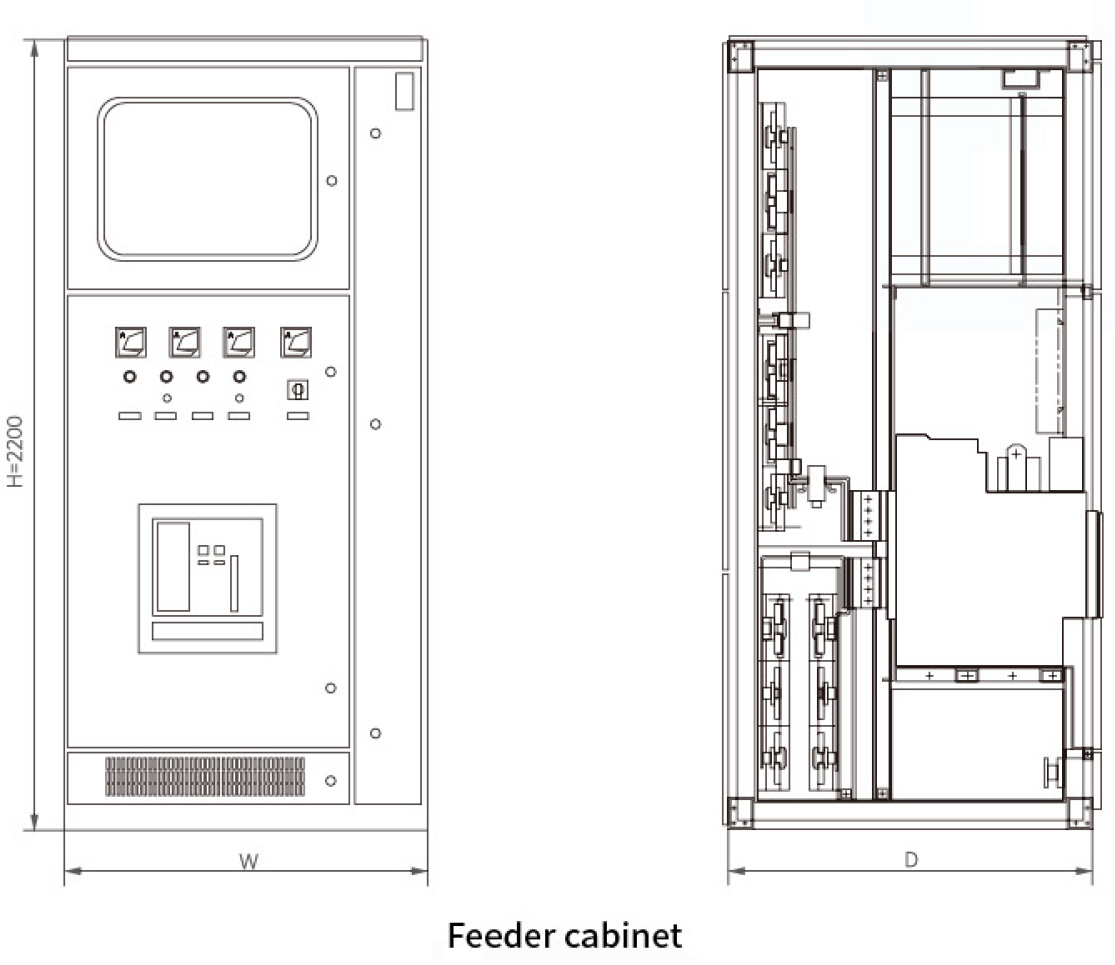

根据用途，可将其分为：进线柜、母线联络柜、馈线柜（电机集中控制柜、照明配电柜）和无功补偿柜。根据进线方式，可分为四种类型：上进上出线、上进下出线、下进上出线和下进下出线。

抽出单元高度有五种规格，均基于160mm的单元高度：1/2单元、1单元、3/2单元、2单元和3单元，共五种尺寸。抽出电路电流为400A或以下。

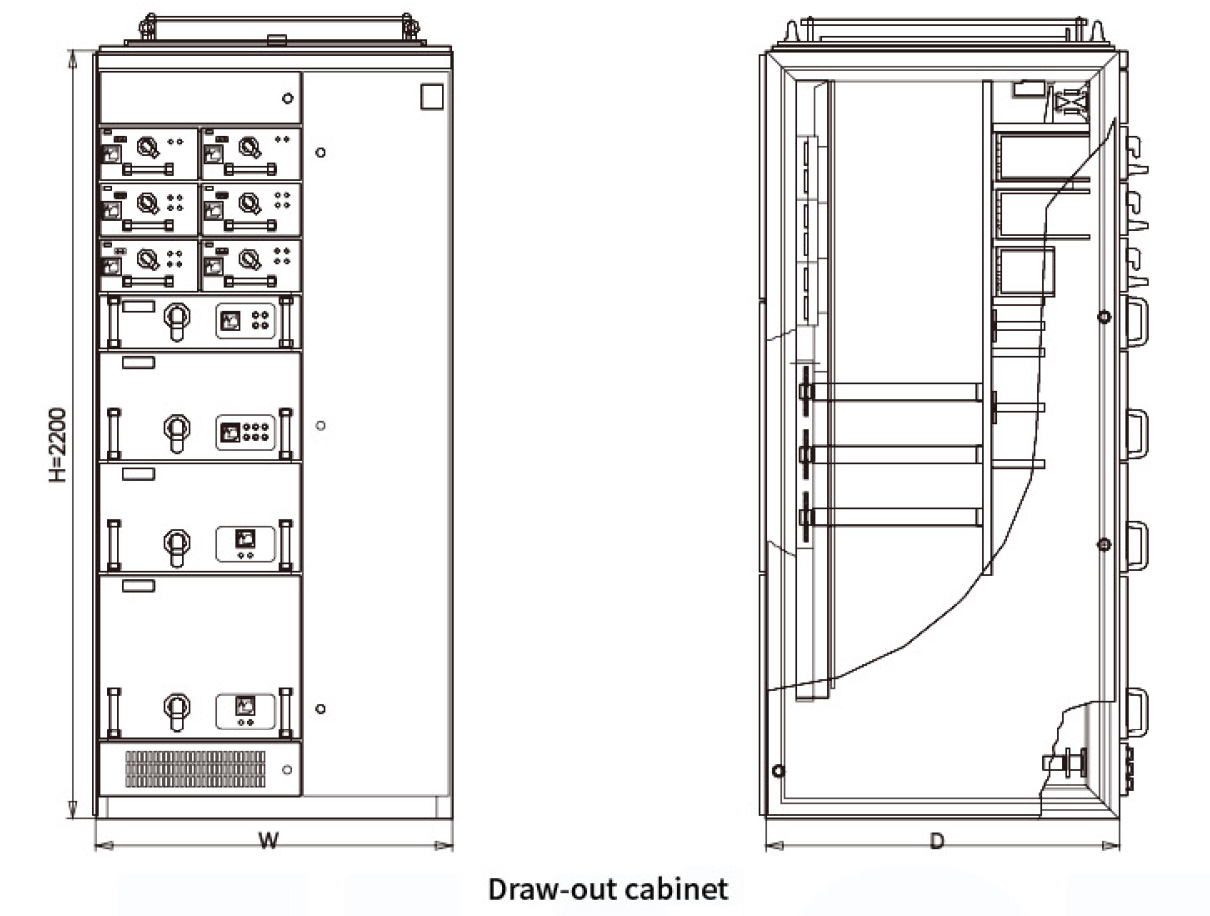

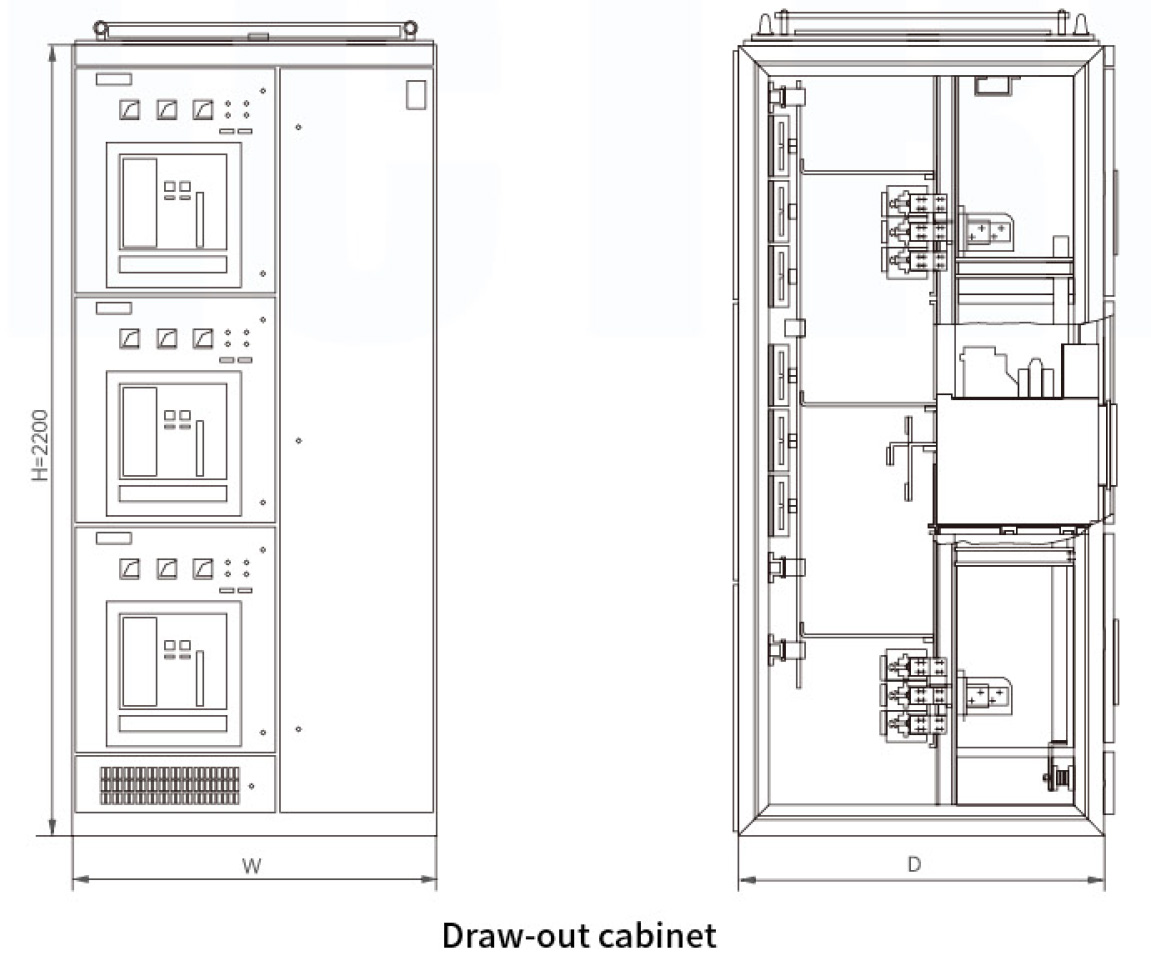

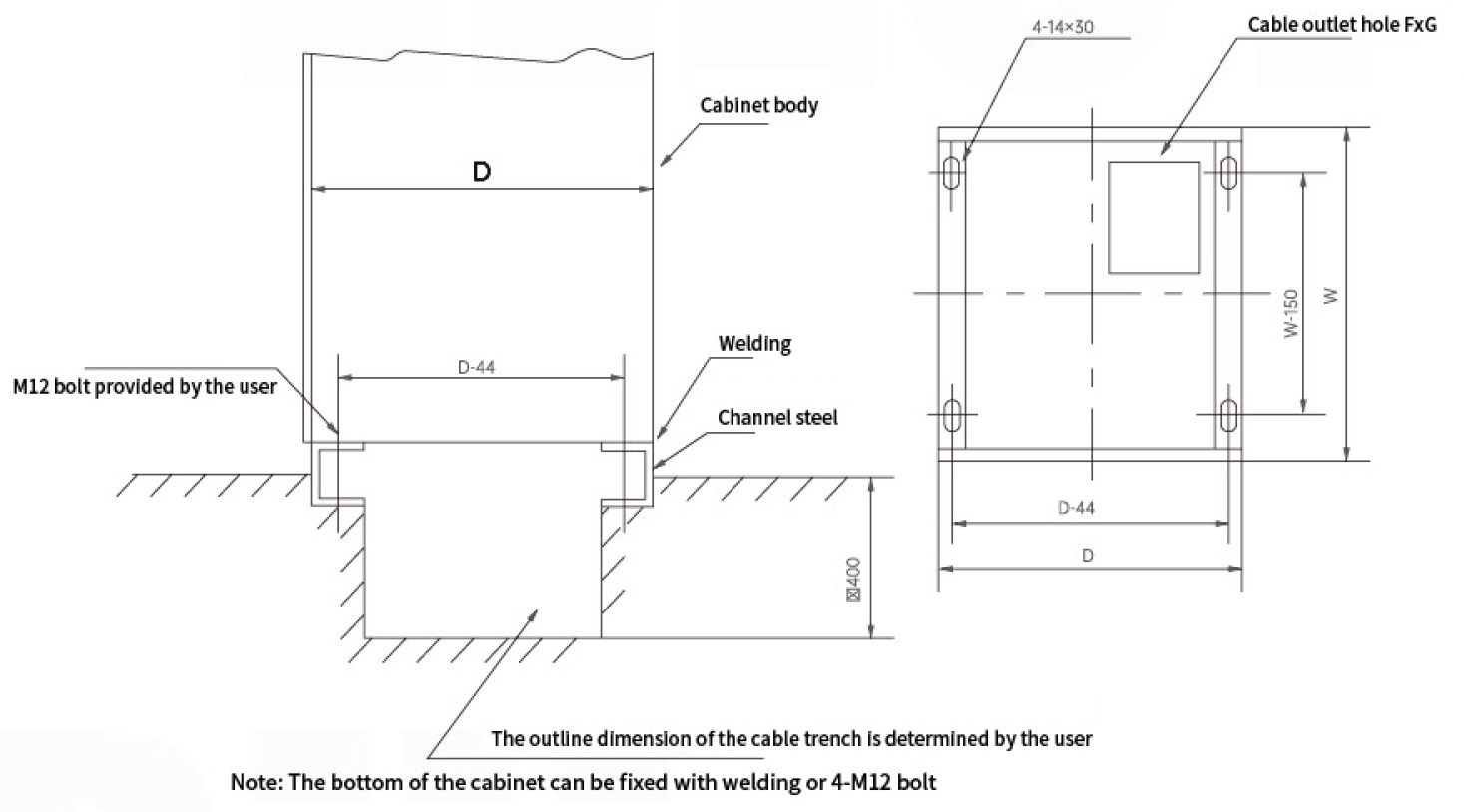

开关设备的外形尺寸和安装尺寸

开关设备的名称	宽度(W)	深度(D)	高度(H)	电缆插座（FXG）
进货柜	600、800、1000	800、1000	2200
母线柜	800、1000
进料柜	800、1000			200×400、400×400
抽屉式橱柜	800、1000			200×350、400×350
补偿内阁	800、1000
