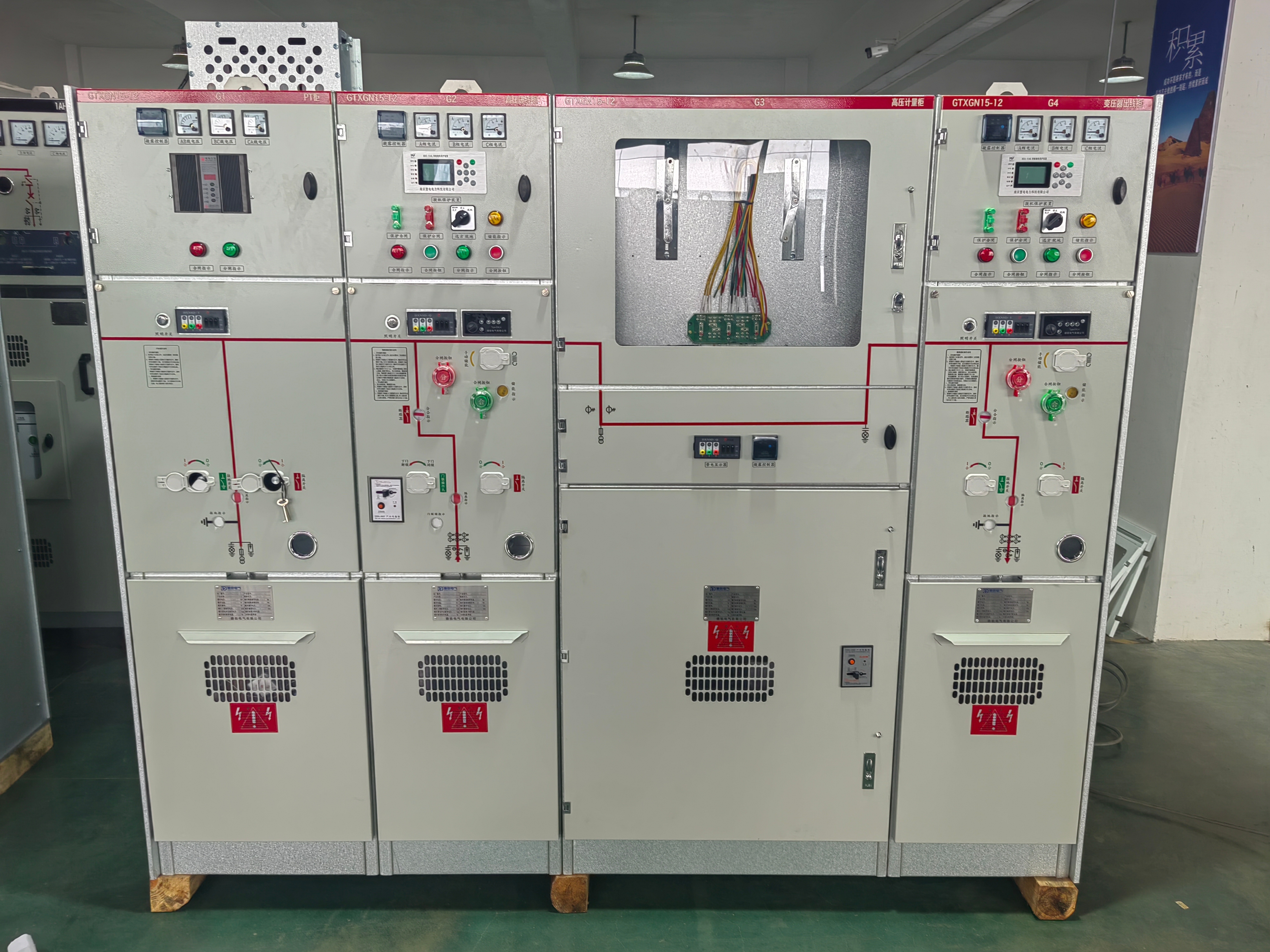

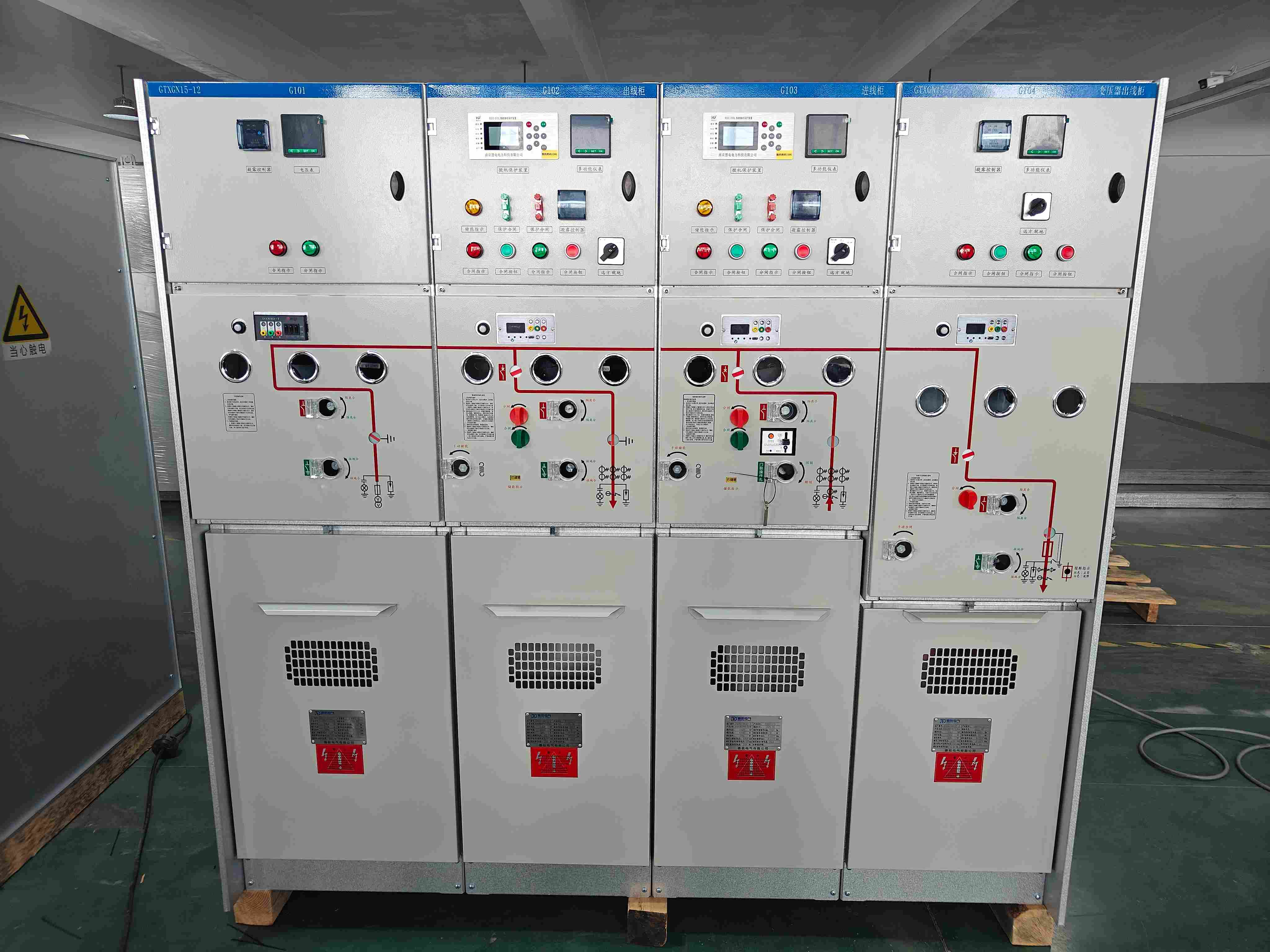

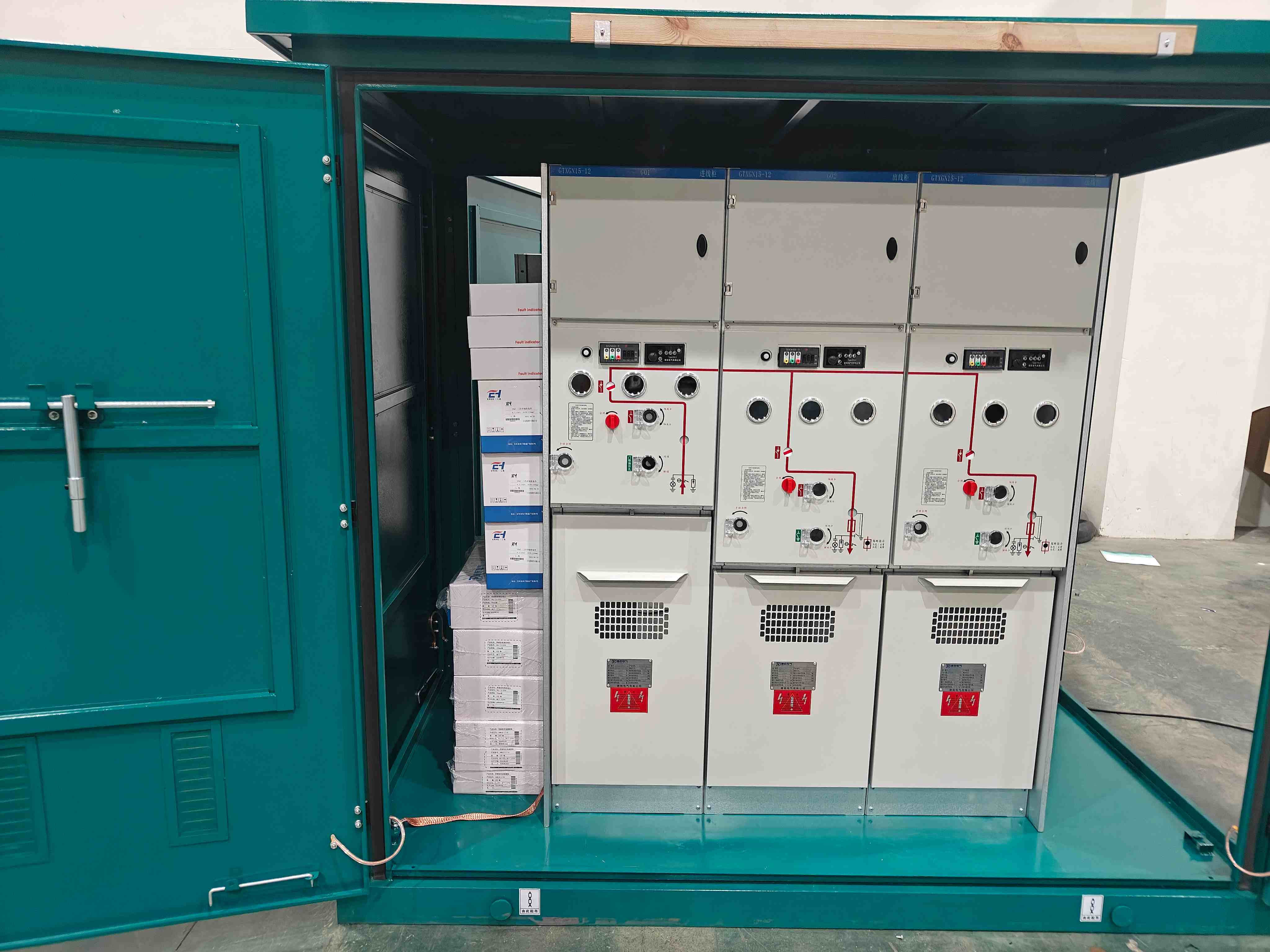

DR-GTXGN-12 固態絕緣環網櫃

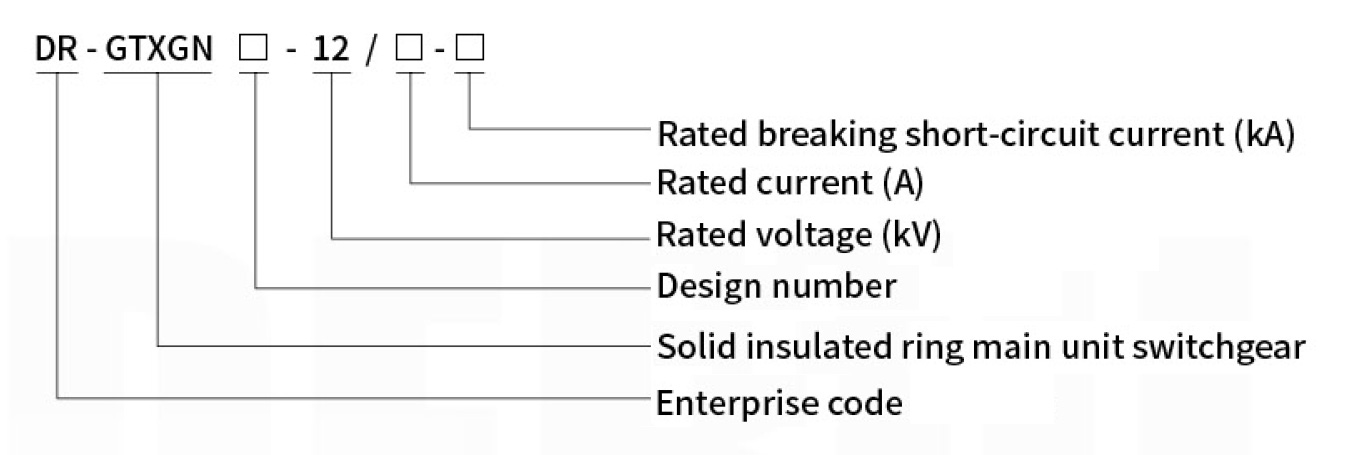

模型和意義
工作環境條件
◆非常適合室內或室外使用。
◆環境空氣溫度：室內-10°C~+25°C，室外-60°C~+60°C。
◆相對空氣濕度：日均不超過95%，月均不超過90%。
◆海拔不超過3000公尺。
◆環境空氣無塵、水蒸氣、鹽霧、腐蝕性氣體或易燃氣體污染：室外型可在惡劣的環境條件下使用。
◆安裝區域無劇烈震動，地震強度不超過8ML。
當工作環境條件無法滿足上述要求時，使用者應諮詢製造商。
安全與防護
◆絕緣刀可視切口
機櫃前方設有明顯的可見開窗，方便現場人員安全地檢查絕緣閉合位置、絕緣斷開位置和接地閉合位置這三個位置，並確認絕緣刀的位置。
◆洩壓設計
內部電弧壓力閥；當產品中發生任何電弧時，壓力將從洩壓閥釋放，電弧將排放到電纜溝槽中，以防止對操作人員造成任何傷害。
◆環保綠色
本設備採用環保材料設計，不使用SF6氣體作為滅弧介質和絕緣材料，不會對環境造成污染；主電路採用最小接觸設計，確保運作過程中的低能耗。
執行標準
◆IEC62271-1-2007“高壓開關設備與控制設備 第1部 通用規範”
◆IEC620071-200-2003 “額定電壓1kV以上至52kV（含52kV）的交流金屬封閉開關設備及控制設備”
◆GB3906-2006 “額定電壓3.6kV以上至40.5kV的交流金屬封閉開關設備與控制設備”
◆GB/T11022-2011《高壓開關設備與控制設備通用規範》
◆GB1984-2014《高壓交流電斷路器》
◆GB1985-2014《高壓交流電隔離開關與接地開關》
◆GB3804-2004“額定電壓3.6kV以上40.5kV以下的高壓交流開關”
◆DL/T404-2007“額定電壓3.6kV以上至40.5kV（含40.5kV）的交流金屬封閉開關設備和控制設備”
◆DL/T593-2016 “高壓開關設備與控制設備標準通用規範”
◆Q/GDW730-2012“12kV固體絕緣環網櫃技術規格”
◆DL/T402-2016 “高壓交流電斷路器”
主要技術參數（整套開關設備）
| 姓名 | 單元 | 範圍 | |
| 額定電壓 | 千伏 | 12 | |
| 額定電流 | 一個 | 630 | |
| 額定短時耐受電流（4秒） | kA | 25 | |
| 額定峰值耐受電流 | kA | 50 | |
| 額定短路閉合電流（峰值） | kA | 50 | |
| 額定有功負載開斷電流 | 一個 | 630 | |
| 額定閉環斷開電流 | 一個 | 630 | |
| 額定電纜充電斷路電流 | 一個 | 10 | |
| 組合設備的額定分斷電流 | 一個 | 3700 | |
| 1分鐘工頻耐受電壓 | 相間、相地、真空破除 | 千伏 | 42 |
| 絕緣破損 | 千伏 | 48 | |
| 雷擊承受電壓 | 相間、相地、真空破除 | 千伏 | 75 |
| 絕緣破損 | 千伏 | 85 | |
| 機械壽命 | 斷路器 | 時間 | 10000 |
| 絕緣刀，接地刀 | 時間 | 3000 | |
| 防護等級 |
| IP4X | |
| 外殼防護等級 |
| IP4X | |
| 部分放電 | 個人電腦 | ≤20（在 1.2Ur 處測量） | |

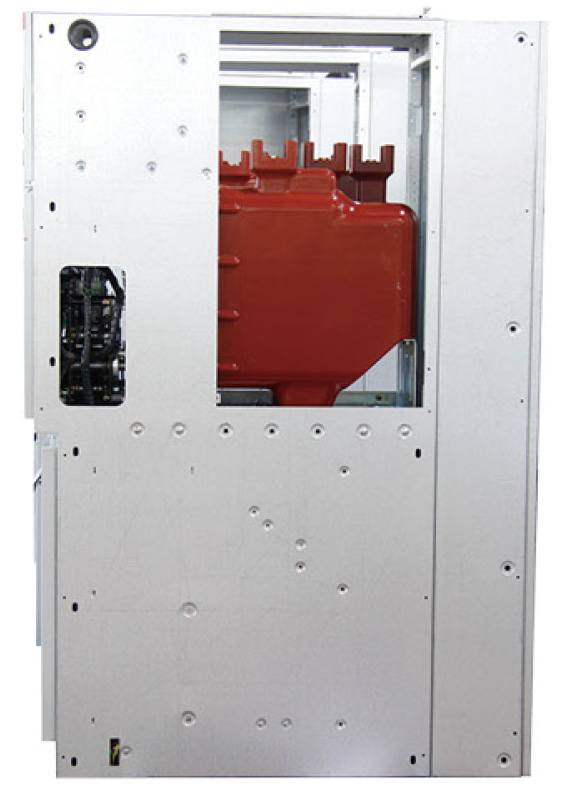

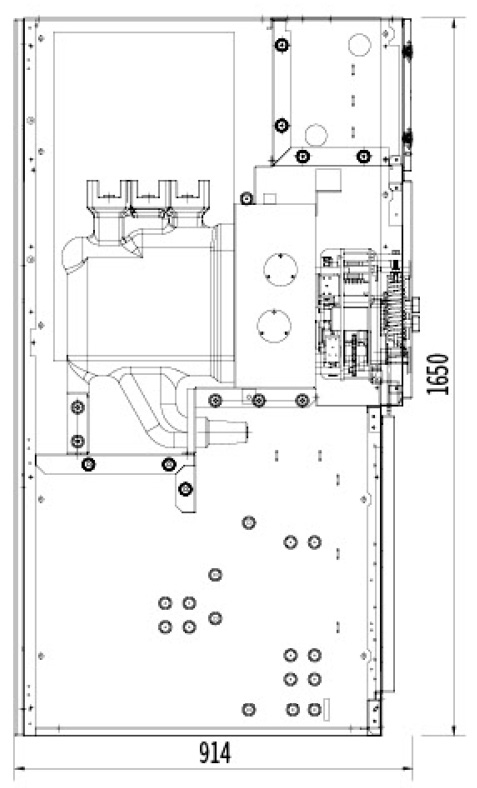

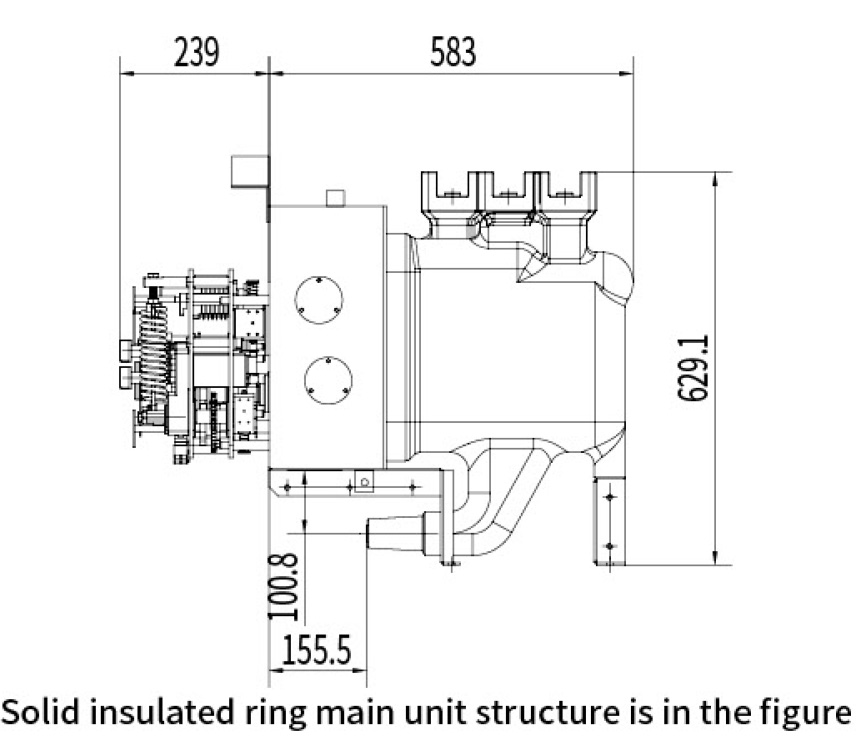

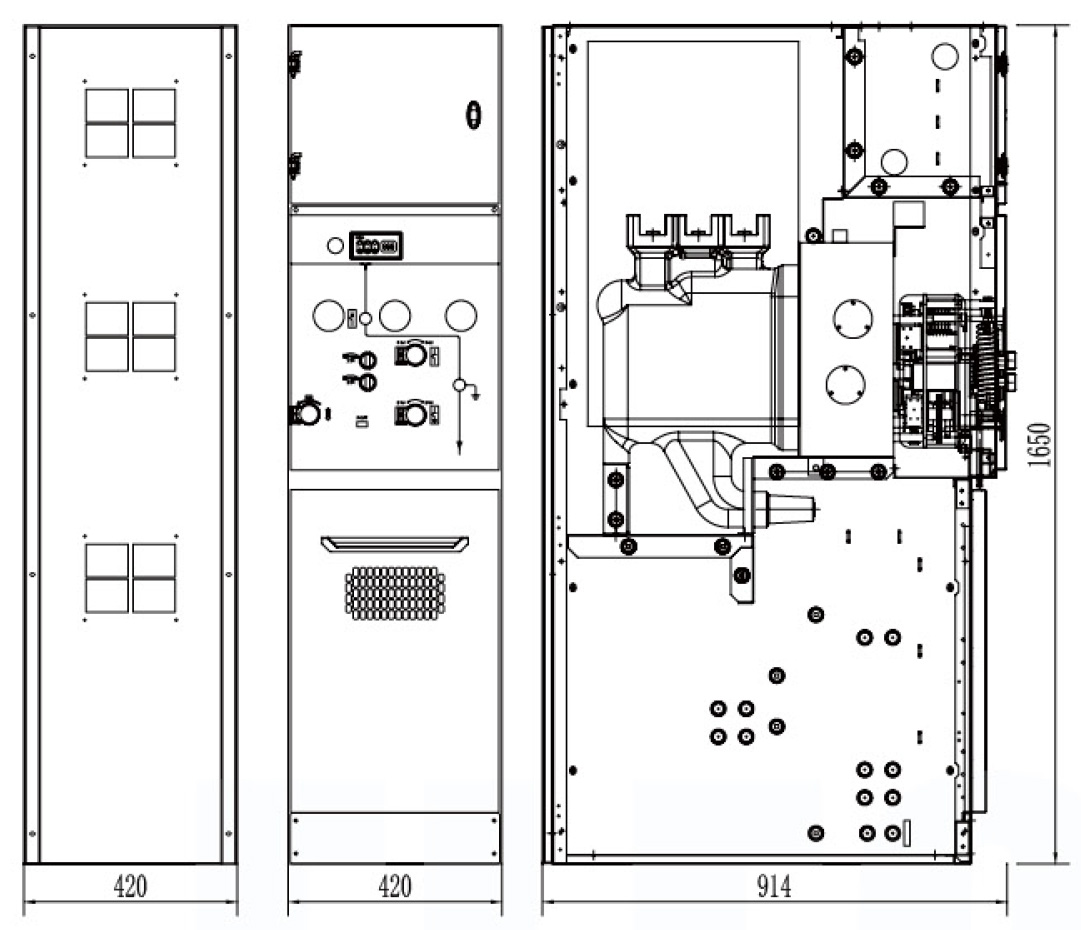

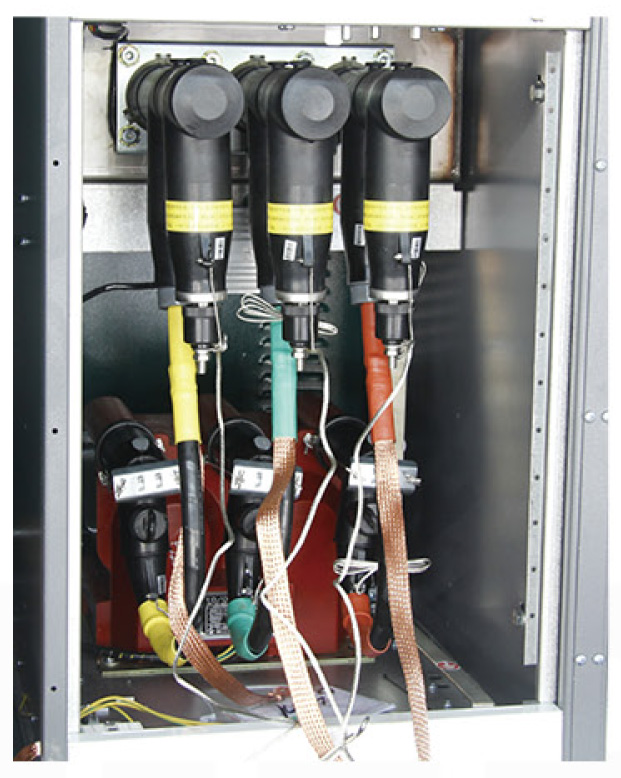

產品結構
工作原理
實心絕緣環網櫃結構特點

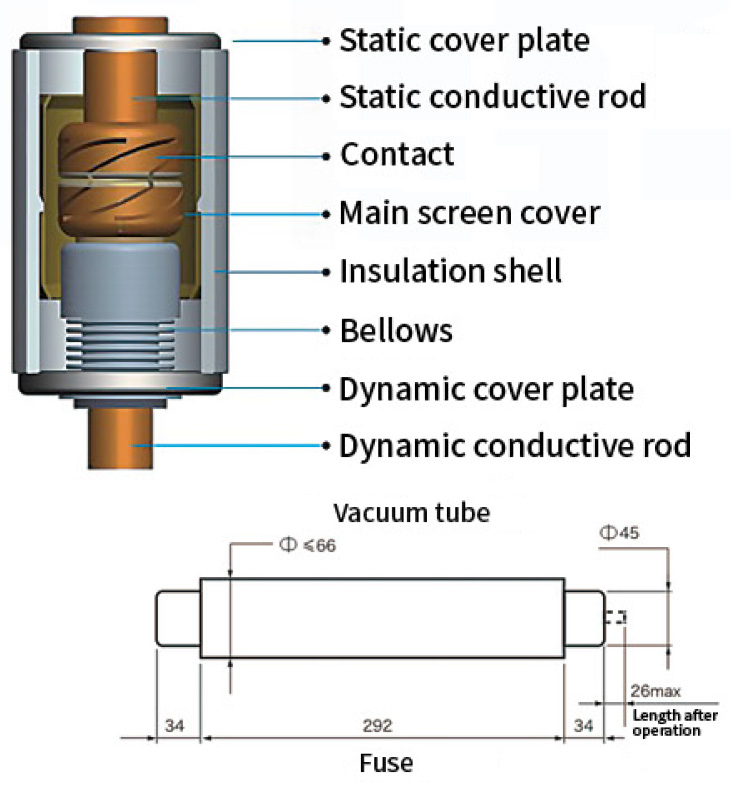

◆真空滅弧室
真空斷路器具有切斷短路電流的能力，用於電路和電氣設備的過載和短路保護。
由於其觸點斷開距離短、滅弧時間短、觸點斷開故障電流小、所需動作能量低、反應速度快等優點，以及結構緊湊、重量輕、維護量少、防火、防爆、運行噪音低等特性，真空斷路器是替代油斷路器和SF6斷路器的理想選擇，廣泛應用於電力、冶金、真空斷路器等行業的高頻加熱系統中電系統。真空斷路器的真空滅弧室是其關鍵部件，是真空斷路器的核心，從根本上決定了斷路器的主要性能。
◆固體絕緣系統
採用APG製程模壓成型的實心密封極將真空滅弧室的載流導體、上下出線座封裝成一個整體。絕緣開關安裝在密封極的腔體內，使實心絕緣成為相間絕緣的主要方式。單相絕緣母線設計可防止任何嚴重的相間或相地故障。此母線可擴展，功能單元可無限擴展。
◆三位刀門
所有開關櫃均配備三位刀閘。三位刀閘和主開關均安裝在密封極內。三相開關可操作至合閘/絕緣/接地三個位置。主開關採用機械聯鎖，三位刀閘僅在主開關斷開時才能動作。
◆執行器
斷路器的執行器是彈簧執行器，結構簡單，動作可靠，體積小巧，無需維護等；合閘力可依使用者需求調節，可手動儲能、手動合閘、手動斷開，或電儲能、電斷開或電合閘，方便使用者操作。
三位刀閘執行器採用彈簧設計，可快速斷開或關閉，具有斷開和關閉一定負載電流的功能，三位執行器可手動或電動驅動，實現智慧遠端絕緣和接地控制，使使用更加方便。
◆固態絕緣環網單元的結構特點
◇高壓負載開關和高壓帶電部分密封在環氧樹脂塑膠絕緣套管殼內，不含任何氣體，真空滅弧室體積小，滅弧可靠。負載開關具有閉合、斷開和接地三個位置的接地開關，接地刀具有隔離刀的功能。
◇可隨意組合，每個電路單元透過三個高壓套管輸出，方便連接電纜。
◇採用進口密封外殼，執行器的端子和高壓套管密封嚴實，性能良好。
◇高壓套管和高壓絕緣筒採用進口環氧樹脂經APG製程製成，絕緣筒和高壓套管透過矽橡膠套管緊密組裝，密封性能良好。
◇每個電路都配備一個獨立的執行器，執行器安裝在機櫃前面，具有幾個機械聯鎖功能。
◇負載開關和接地開關均配有彈簧執行器，負載開關可手動或電動執行，接地開關可接地或絕緣，僅手動執行。
◇斷路器可配備永磁執行器，可電合或電分，可手動分，不可手動合。
斷路器還可以配備彈簧執行器；可手動或電動執行，並預留配電自動化介面。
◇環網櫃面板設有觀察窗，可直接觀察絕緣刀片的斷裂或閉合情況，斷裂時會有明顯的現象。
◇每個環網單元有三個並聯的獨立絕緣缸，安裝簡便，最大的優點是防止相間放電。
◇ 實心絕緣封閉式環網櫃的主要部件由絕緣筒和真空滅弧室組成。
◇固體絕緣材料採用進口環氧樹脂，厚度不小於10mm，絕緣性能強，耐腐蝕性高，內部空間大於150mm，兩相透過底板支架分離和組合，結構靈活、易於合理組合，外觀美觀。
◇ 機櫃底部採用密封設計，防止電纜槽內的濕氣進入機櫃。
◇門以密封條密封，門鎖採用防雨結構，打開時可透過限位桿輕鬆固定門。
◇外殼內的開關是實心絕緣密封的，無需加熱器，電纜接頭可根據使用者要求選擇可觸摸或不可觸摸，無需擔心浸水。
◆執行器和操作
◇環網櫃內的負載開關和接地開關均配備獨立的彈簧執行器，安裝在面板正面，可手動或電動操作。面板每個迴路均設有兩個操作孔，用於操作負載開關和接地開關。
真空斷路器配備有組合式永磁致動器或彈簧致動器。
◇負載開關操作
饋電
首先關閉接地開關：將手柄插入接地孔（絕緣刀處於接地狀態時），逆時針旋轉斷開，然後將手柄插入絕緣孔，逆時針旋轉關閉絕緣刀。
重新閉合負載開關：將手把插入主開關孔，逆時針旋轉 2 圈以閉合主開關。
斷電
首先斷開負載開關：逆時針旋轉斷開旋鈕以斷開開關。
然後斷開絕緣接地開關：將手柄插入絕緣孔，順時針旋轉以斷開絕緣刀片，然後將手柄插入接地孔並順時針旋轉以閉合接地。
◇斷路器操作
◇機械聯鎖：負載開關、斷路器和接地開關之間設有機械聯鎖裝置。當負載開關和斷路器閉合時，接地開關無法斷開或閉合；當接地開關閉合時，負載開關和斷路器也不能斷開或閉合。
◆保險絲的安裝與更換
◇首先關閉接地開關。
◇提起手柄並逆時針旋轉，使銷釘從槽中伸出。
◇將插銷機構安裝到保險絲盒中，使插銷進入插槽，順時針旋轉使手柄與面板平行，然後用力向下按壓手柄。
◇僅當負載開關接地時開啟。
帶熔斷器的負載開關-熔斷器組合電氣櫃選型表
| 電壓互感器容量（千伏安） | 保險絲型號 | 保險絲額定電流（A） | |
| 電壓等級 12kV | 電壓等級 6.3kV | ||
| 100 | XRNT-12kV | 10 | 16 |
| 125 | XRNT-12kV | 10 | 20 |
| 160 | XRNT-12kV | 16 | 20 |
| 200 | XRNT-12kV | 20 | 25 |
| 250 | XRNT-12kV | 25 | 31.5 |
| 315 | XRNT-12kV | 31.5 | 40 |
| 400 | XRNT-12kV | 40 | 50 |
| 500 | XRNT-12kV | 50 | 63 |
| 630 | XRNT-12kV | 63 | 80 |
| 800 | XRNT-12kV | 80 | 100 |
| 1000 | XRNT-12kV | 100 | 125 |
| 1250 | XRNT-12kV | 125 | - |

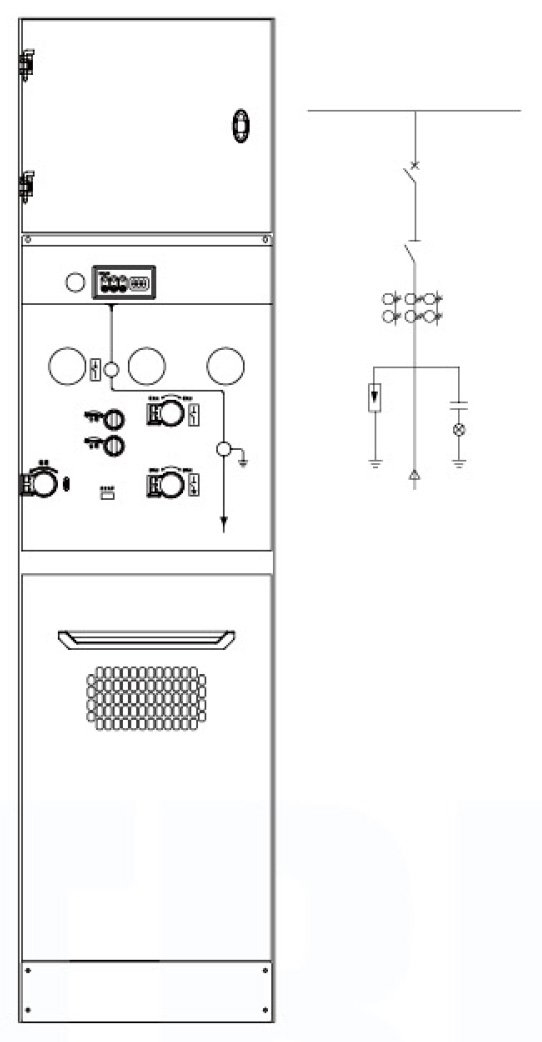

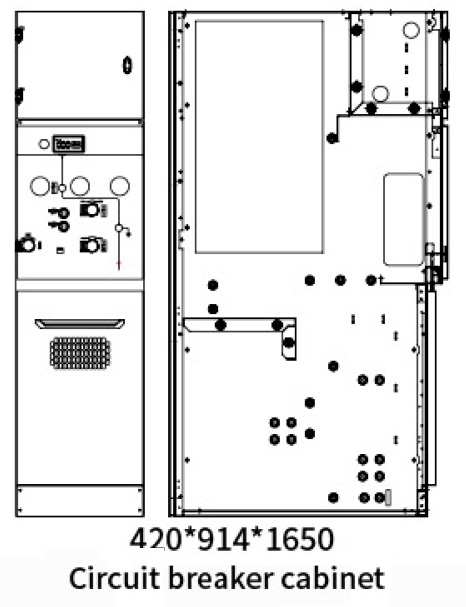

標準模組化斷路器櫃
標準配置
◆630,1250A絕緣母線
◆真空斷路器
◆真空斷路器執行器
◆絕緣/接地開關
◆絕緣/接地開關執行器
◆斷路器和接地開關的機械聯鎖
◆斷路器和接地開關具有獨立的定位指示
◆出線襯套水平位於前方，並附有電纜接頭。
◆ 根據 ISO61958 標準，帶電指示器與相位檢查孔組合在一起
◆接地母線
◆微電腦保護器
◆五重防護互鎖

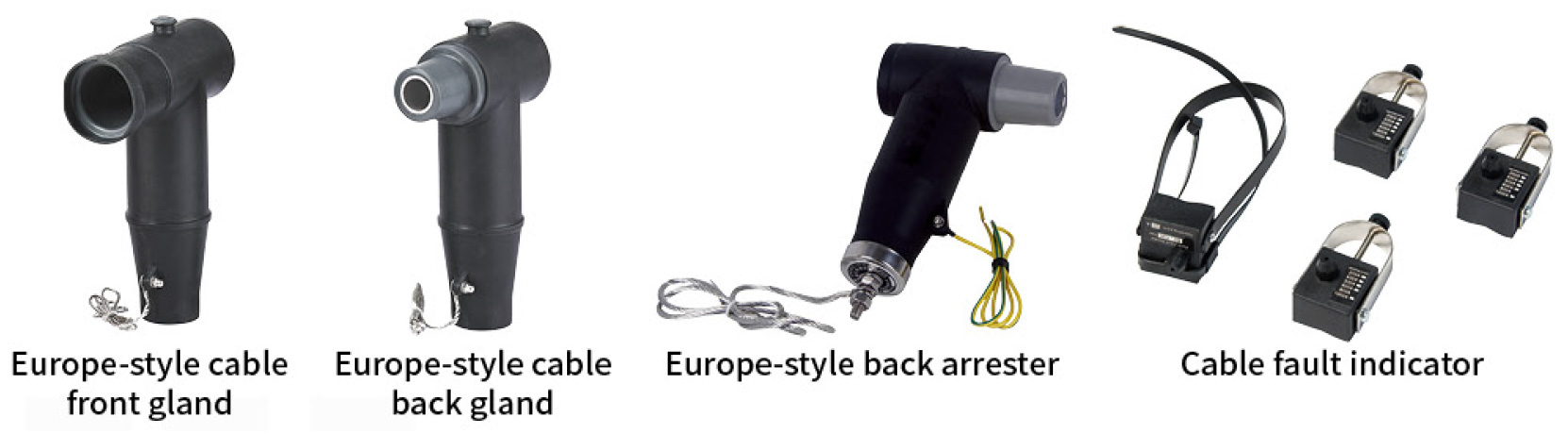

可選配置
◆輔助觸點。
◆程式鎖定
◆加熱器
◆後部煞車器
◆後電纜接頭
◆進線帶電接地塊
◆接地故障指示器
◆套管電流互感器與電流表、有功功率表、無功功率表

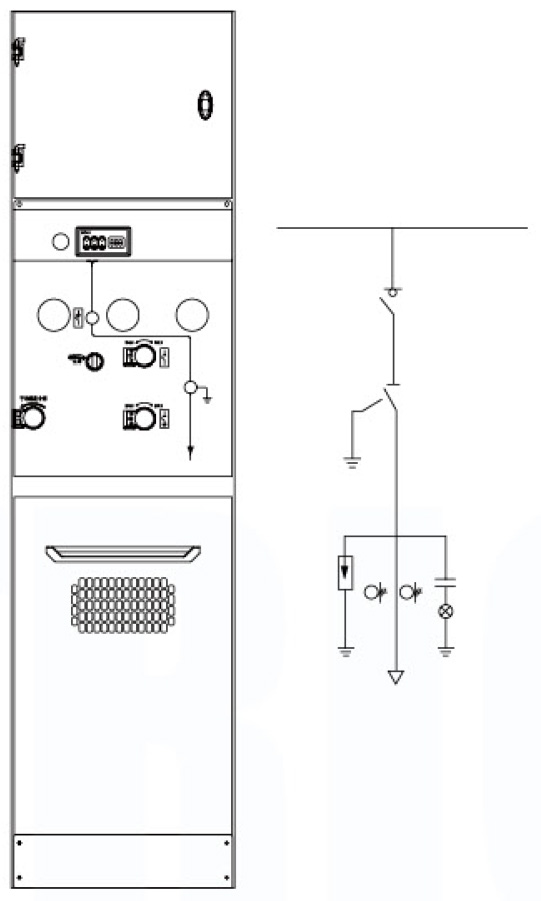

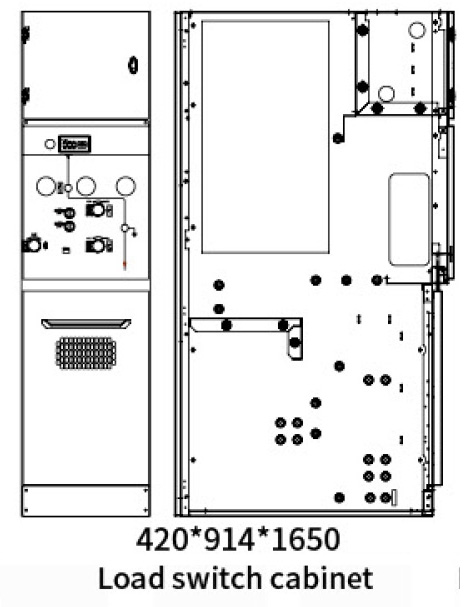

標準模組化負載開關設備
標準配置
◆630A絕緣母線
◆真空負載開關
◆真空負載開關執行器
◆絕緣/接地開關
◆絕緣/接地開關執行器
◆負載開關與接地開關的機械聯鎖
◆負載開關和接地開關具有獨立的定位指示
◆出線襯套水平位於前方，並附有電纜接頭。
◆根據ISO61958標準，帶電指示器與相位檢查孔組合在一起。
◆接地母線
◆五重防護互鎖
可選配置
◆負載開關執行器的儲能電機
◆斷路線圈
◆閉合線圈
◆輔助觸點
◆程式鎖定
◆加熱器
◆後部煞車器
◆後電纜接頭
◆進線帶電接地塊
◆接地故障指示器
◆套管電流互感器與電流表、有功功率表、無功功率表

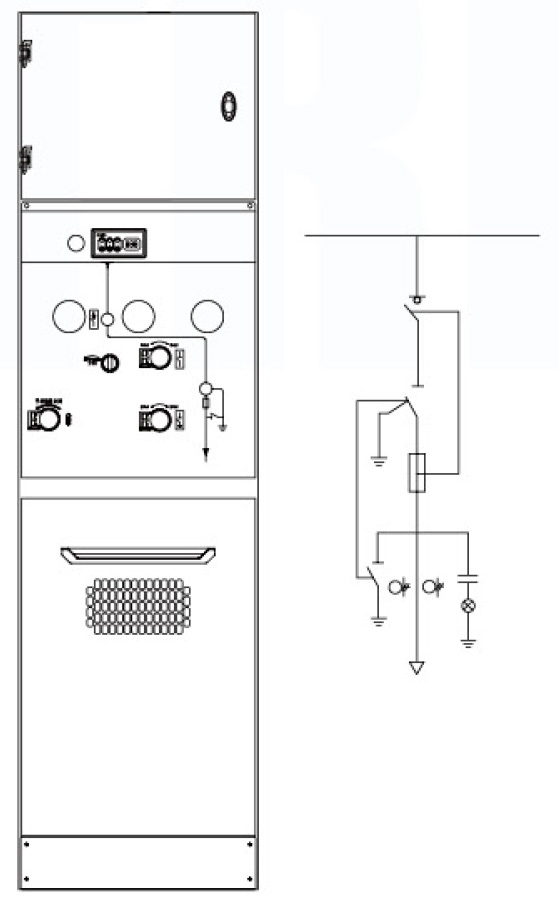

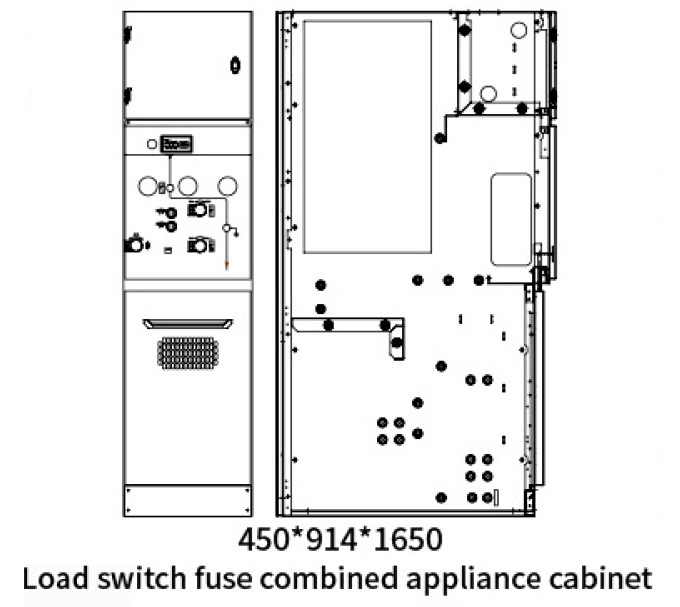

標準模組負載開關保險絲組合式電器櫃
標準配置
◆630A 總線
◆真空負載開關
◆真空負載開關執行器
◆絕緣/接地開關
◆絕緣/接地開關執行器
◆負載開關與接地開關的機械聯鎖
◆負載開關和接地開關具有獨立的定位指示
◆出線襯套位於前方，並附有電纜接頭。
◆根據ISO61958標準，帶電指示器與相位檢查孔組合在一起。
◆水平式保險絲盒
◆保險絲
◆接地母線
◆五重防護互鎖
◆輔助接地裝置
可選配置
◆負載開關執行器的儲能電機
◆斷路線圈
◆閉合線圈
◆輔助觸點
◆程式鎖定
◆加熱器
◆後部煞車器
◆後電纜接頭
◆進線帶電接地塊
◆接地故障指示器
◆套管電流互感器與電流表、有功功率表、無功功率表

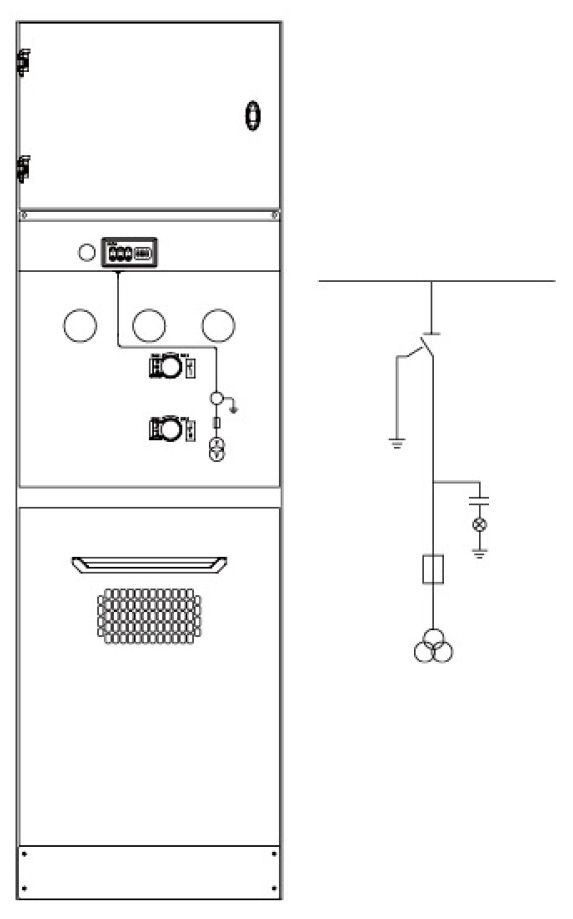

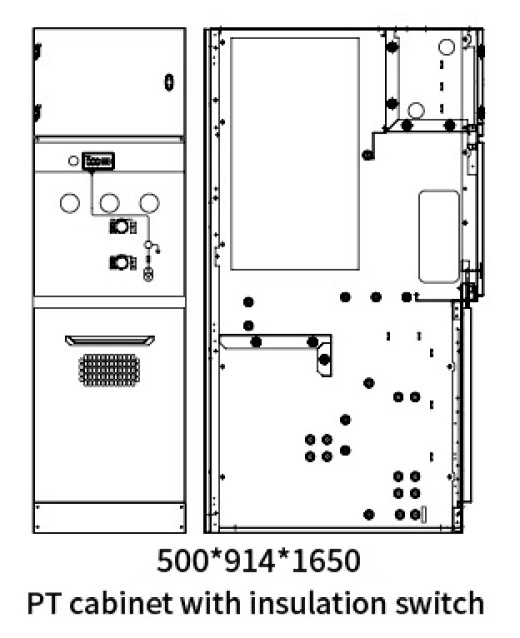

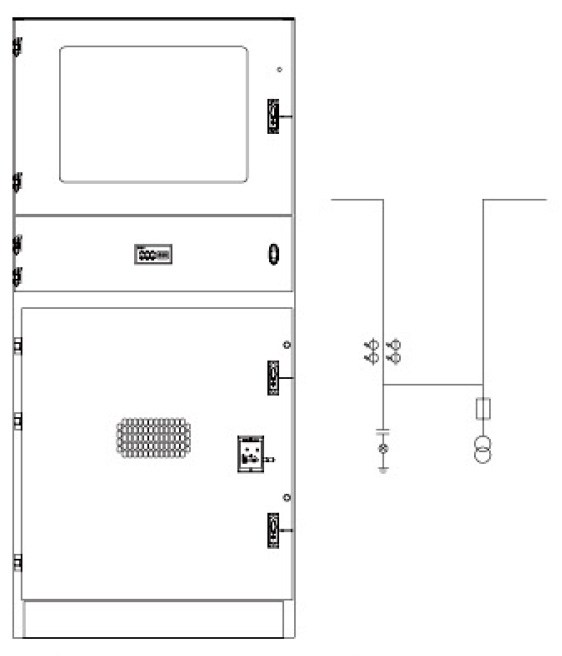

標準模組 - 帶絕緣開關的PT櫃（全絕緣）
標準配置
◆630A絕緣母線
◆絕緣接地開關
◆絕緣接地開關執行器
◆絕緣/接地開關
◆出線套管水平位於前方，630A 與電纜接頭連接。
◆根據ISO61958標準，帶電指示器與相位檢查孔組合在一起。
◆固體絕緣電壓互感器
◆彎頭連接器（附電纜）
◆電位變壓器保護熔斷器
◆接地母線
◆五重防護互鎖
可選配置
◆加熱器
◆電壓表

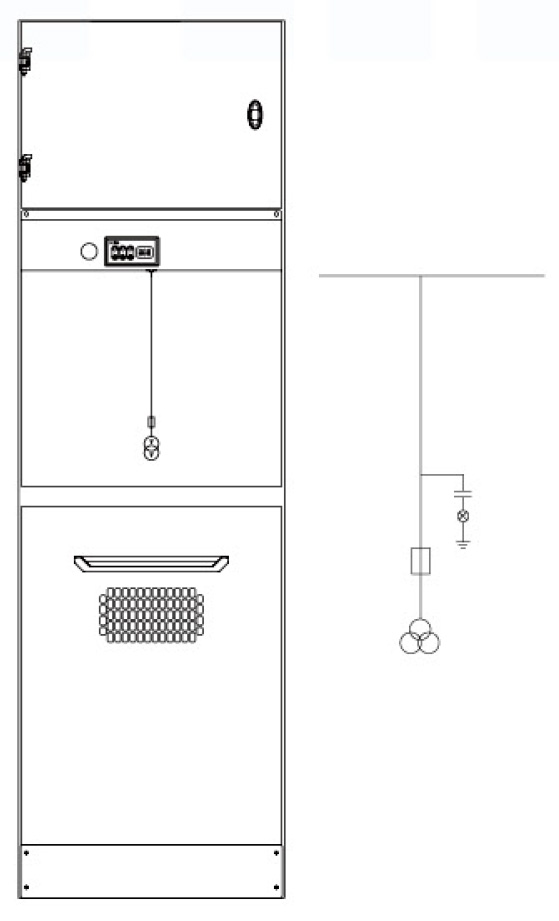

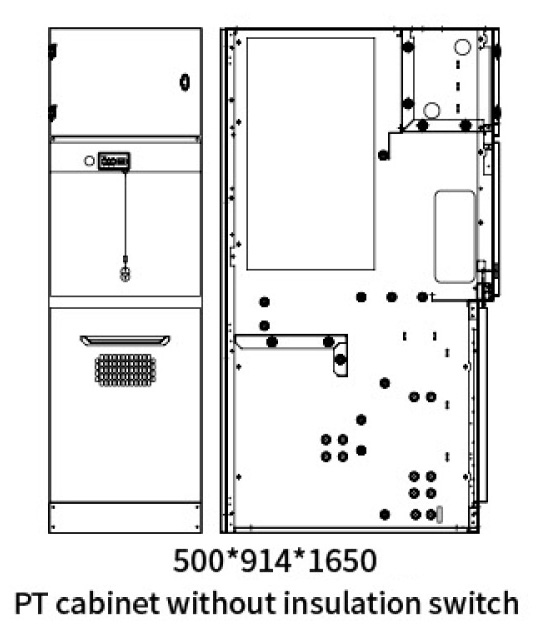

標準模組 - 無絕緣開關的PT櫃（普通型）
標準配置
◆630A絕緣母線
◆根據ISO61958標準，帶電指示器與相位檢查孔組合在一起。
◆固體絕緣電壓互感器
◆彎頭連接器（附電纜）
◆電位變壓器保護熔斷器
◆接地母線
◆五重防護互鎖
可選配置
◆加熱器
◆電壓表

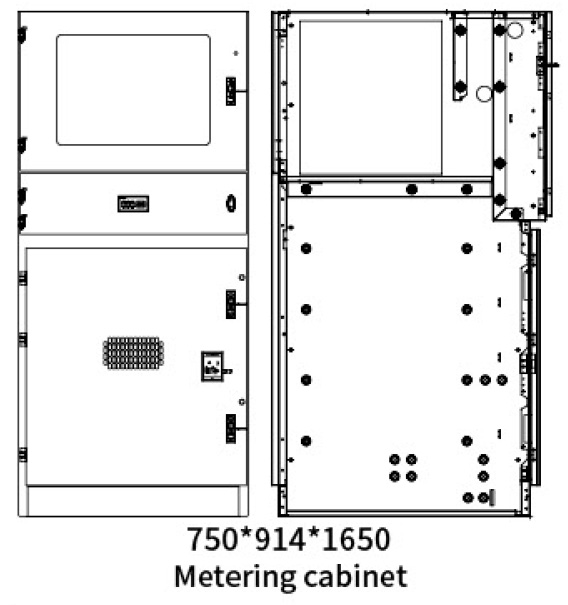

標準模組 - 計量櫃（通用）
標準配置
◆630A、1250A絕緣母線
◆常見的PT、CT電壓互感器、電流互感器
◆電位變壓器保護熔斷器
◆千瓦時表
◆即時指示器與相位檢查孔結合使用
可選配置
◆計量連鎖裝置
◆加熱器
◆電壓表
◆有功功率表
◆無功功率表
◆電壓轉換開關

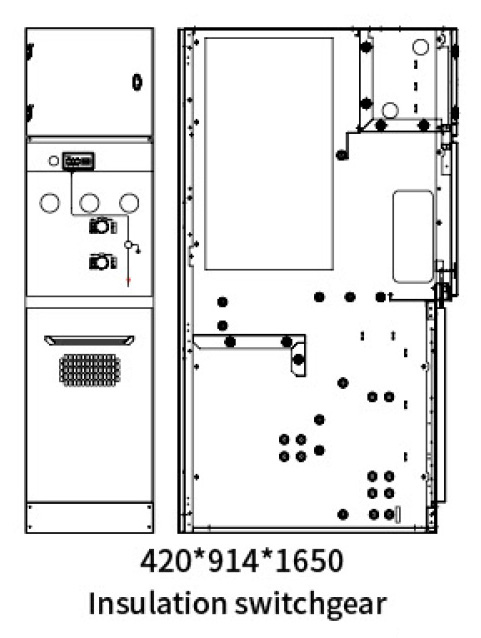

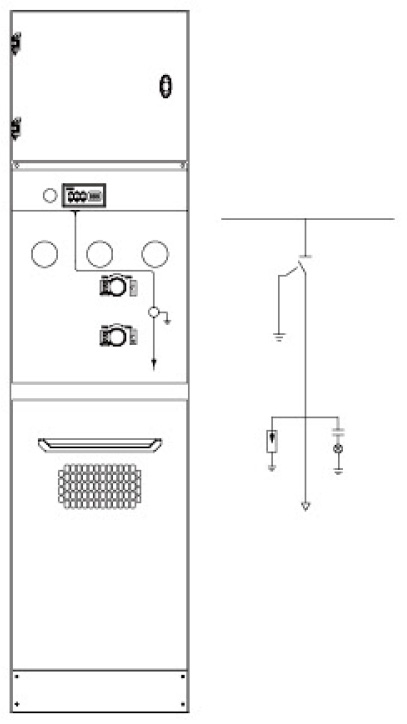

標準模組絕緣開關設備
標準配置
◆630A、1250A母線
◆絕緣/接地開關
◆絕緣/接地開關執行器
◆接地開關具有位置指示
◆出線套管水平位於前端，並附有電纜接頭。
◆ 根據 ISO61958 標準，帶電指示器與相位檢查孔組合在一起
◆接地母線
◆五重防護互鎖
可選配置
◆輔助觸點
◆加熱器
◆後部煞車器
◆後電纜接頭
◆進線帶電接地塊
◆接地故障指示器
◆套管電流互感器與電流表、有功功率表、無功功率表

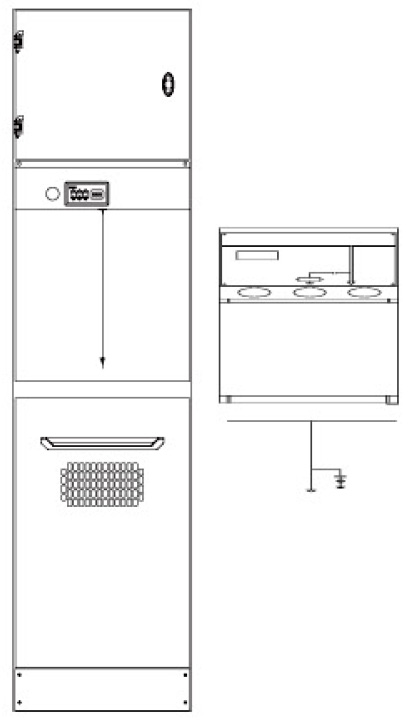

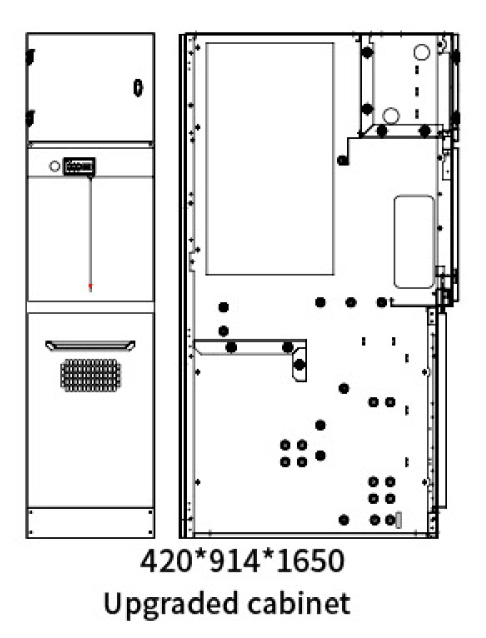

標準模組 - 升級機櫃
標準配置
◆630A、1250A絕緣母線
◆出線套管水平位於前端，附電纜接頭（含電纜）
◆根據ISO61958標準，帶電指示器與相位檢查孔組合在一起。
◆接地母線
可選配置
◆加熱器
◆後部煞車器
◆後電纜接頭
◆接地故障指示器
◆套管電流互感器與電流表、有功功率表、無功功率表

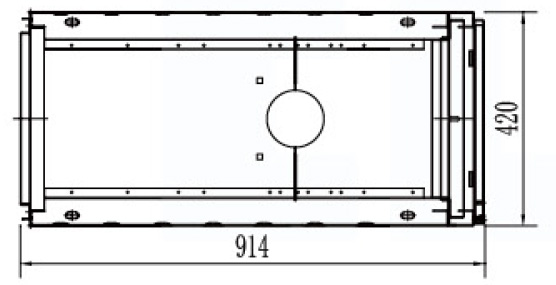

基礎規劃
◆安裝
環網櫃應安裝在通風良好的區域，以便於操作和維護。環網櫃底座設有腳位安裝孔；室內機櫃可離牆安裝或靠牆安裝，安裝位置如圖所示。鋪設在基礎上的軌道平整度不得超過每平方公尺2毫米。環網櫃底座必須固定在基礎上。室外安裝時，基礎必須建在高地上，且與周圍牆壁或遮蔽物之間的距離不得小於1米，以便於開門。
坑壁採用水泥和實心磚砌築，表面經處理以防止滲水。坑壁及基礎採用1:2.5水泥砂漿，厚度為20mm，表面必須平整光滑。土壤配比依GB232-82《電氣安裝工程施工驗收規範》進行。安裝電纜時，電纜室底板應密封，以防止水分進入溝槽。環網櫃必須與現場接地網路連接，並做好環網櫃接地標記。
方面
應用程式
◆低溫寒冷地區：當不使用SF6氣體時，無需考慮SF6氣體的低溫運行，可在-45℃下正常運行。
◆高原地區：無需考慮高原大氣壓力對絕緣性能的影響。
◆強風沙塵地區：實心絕緣環網櫃安全防護等級為IP67，控制電路室經過特殊處理，確保在強風沙塵地區長期運作。
◆沿海潮濕地區：環氧樹脂密封具有防潮、防鹽霧腐蝕的特性，確保在沿海地區長期使用。
◆對環境保護需求較高的地區：人們非常重視SF6氣體對大氣造成的溫室效應；SF6氣體在實心環網櫃中被消除，不會對環境和人類造成污染和危害。
◆在智慧電網中：主開關採用電力控制；本公司開發的智慧控制器為選購配件，可用於遠端控制、遙測、通訊等功能。
現場開關設備和變電站的分散式或集中式控制。
