DFW-12(35kV)高壓電纜分支盒（歐式）

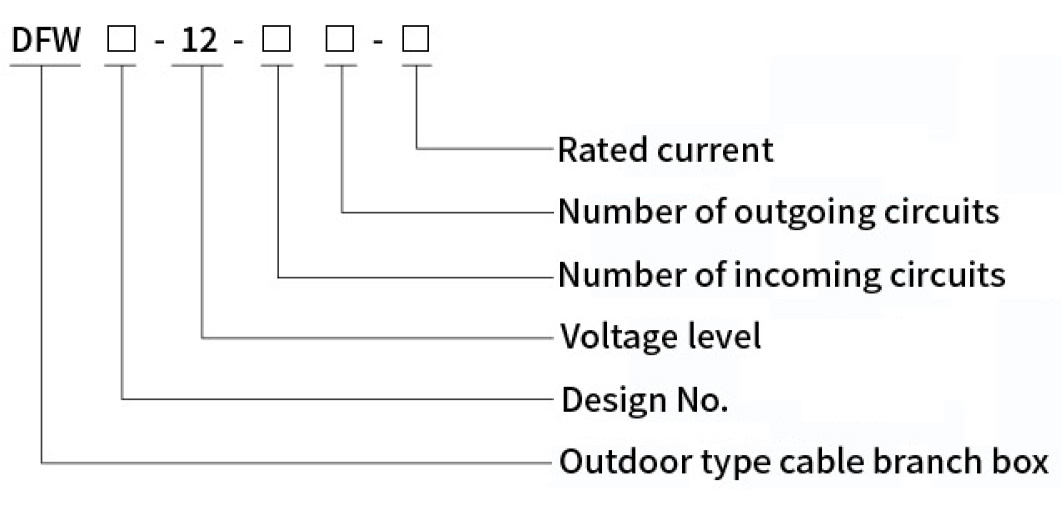

模型意義
使用環境條件
◆海拔高度不得超過1000公尺。
◆工作環境溫度：-30°C~40°C。
◆相對濕度≤95%。
◆環境空氣不應受到可燃氣體的嚴重污染，但可以受到煙塵和腐蝕性氣體的污染，污染程度不應超過GB/T5582標準中的III類。
◆無頻繁劇烈震動。
主要技術參數
| 物品名稱 | 單元 | 爭論 | 評論 |
| 額定電壓 | 千伏 | 12 | 它可以配備負載開關、斷路器、熔斷器等，技術參數請參考附件說明書。 |
| 額定頻率 | 赫茲 | 50 | |
| 額定電流 | 一個 | 630 | |
| 1分鐘工頻耐受電壓 | 千伏 | 42 | |
| 雷電衝擊耐受電壓 | 千伏 | 75 | |
| 保護等級 |
| IP54 | |
| 外形尺寸（長×寬×高） | 毫米 | 650×1150×880~1300×1500×1200 | |

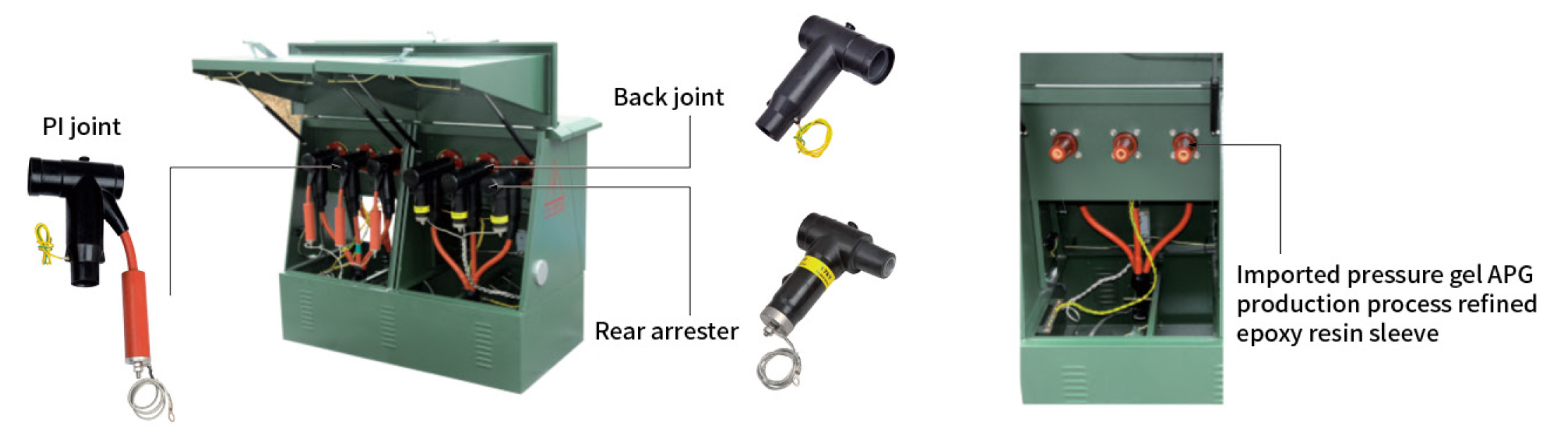

歐洲型電纜分支盒結構圖
如果由於場地限制無法放置電纜分支盒，則可將其與電纜接頭直接組合形成多個電纜分支（無需母線，連接方法如下例所示），並放置在電纜溝槽或其指定位置。

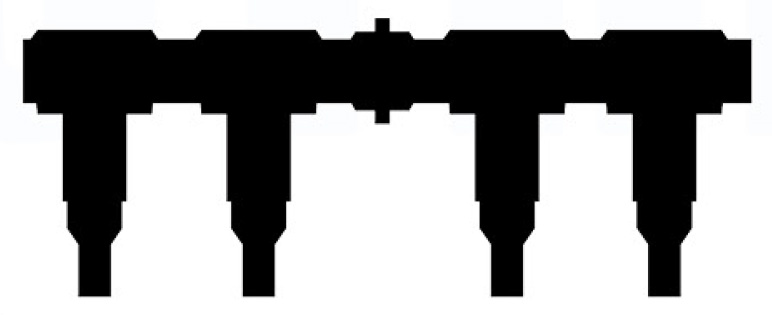

範例 1：四向進出線
每相由兩個歐式前接頭和兩個歐式後接頭組成，其中一個歐式接頭與中間的對接套筒連接。歐式後接頭的末端用絕緣體和半導體端蓋密封。示例如下圖所示：

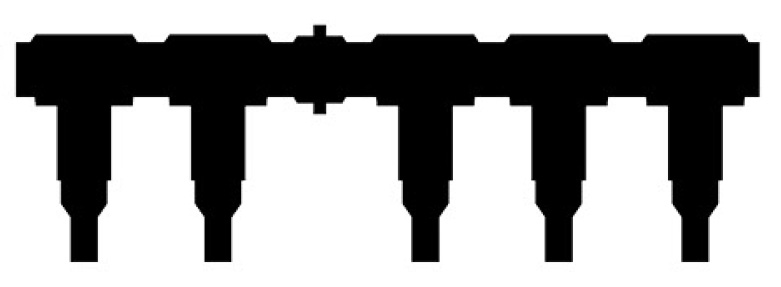

範例 2：2 個傳入連接埠 3 個傳出連接埠
每相由三個歐式前接頭和兩個歐式後接頭組成，中間透過歐式對接套筒連接。歐式後接頭的末端用絕緣體和半導電端蓋密封。示例如下圖所示：
注意：電纜分支可以根據需要進行擴展或縮減，並且可以封裝在盒子中或直接埋入電纜溝中。

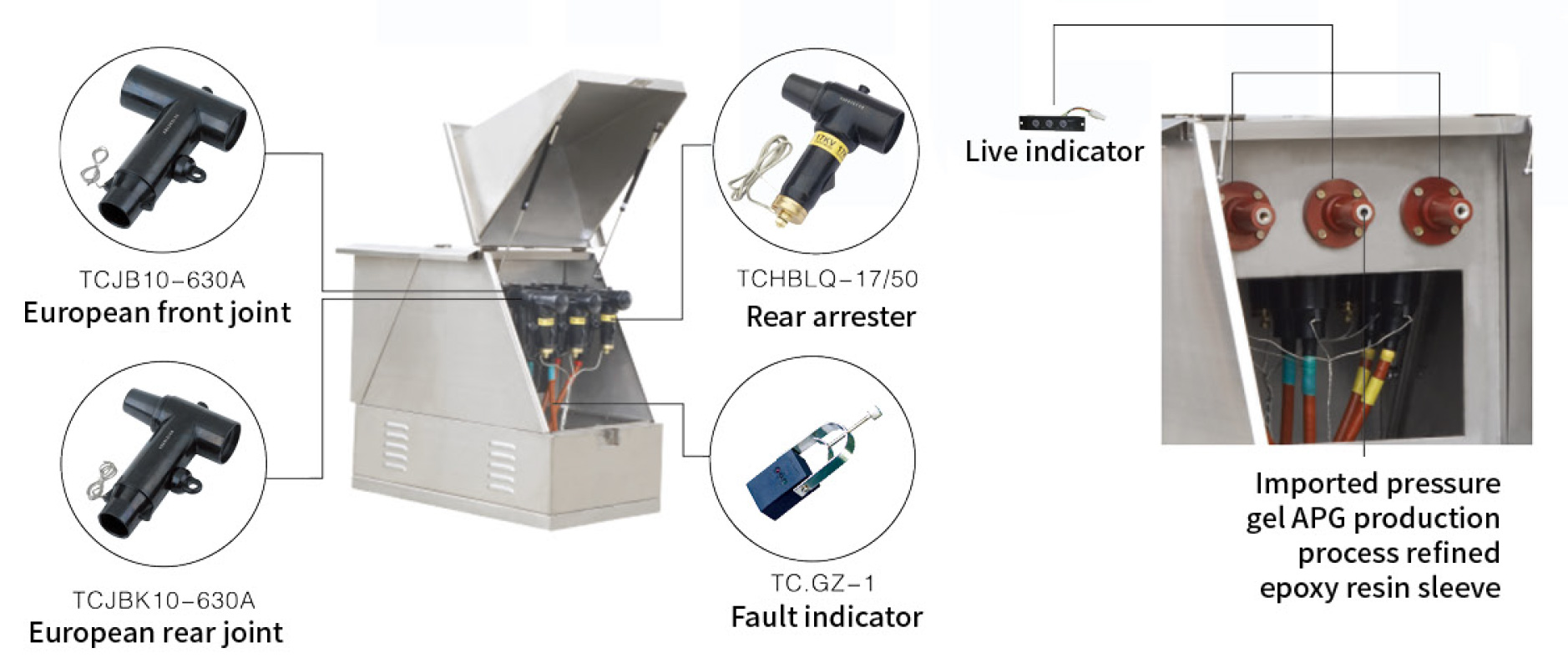

歐洲型電纜分支盒結構圖
歐式電纜分支（連接）盒結構圖
注意：電纜分支可以根據需要進行擴展或縮減，並且可以封裝在盒子中或直接埋入電纜溝中。
訂購資訊（箱體配置方案）
| 規格和型號 | 佈線方案 | 內部佈局 | 輪廓尺寸 |
| DFW10-2 | | | 580×550×950 |
| DFW10-3 | | | 700×550×950 |
| DFW10-4 | | | 820×550×950 |
| DFW10-5 | | | 940×550×950 |
| DFW10-6 | | | 1060×550×950 |
| DFW10-7 | | | 1180×550×950 |
| DFW10-8 |
|
| 820×650×1000 |
| DFW10-9 |
|
| 940×650×1000 |

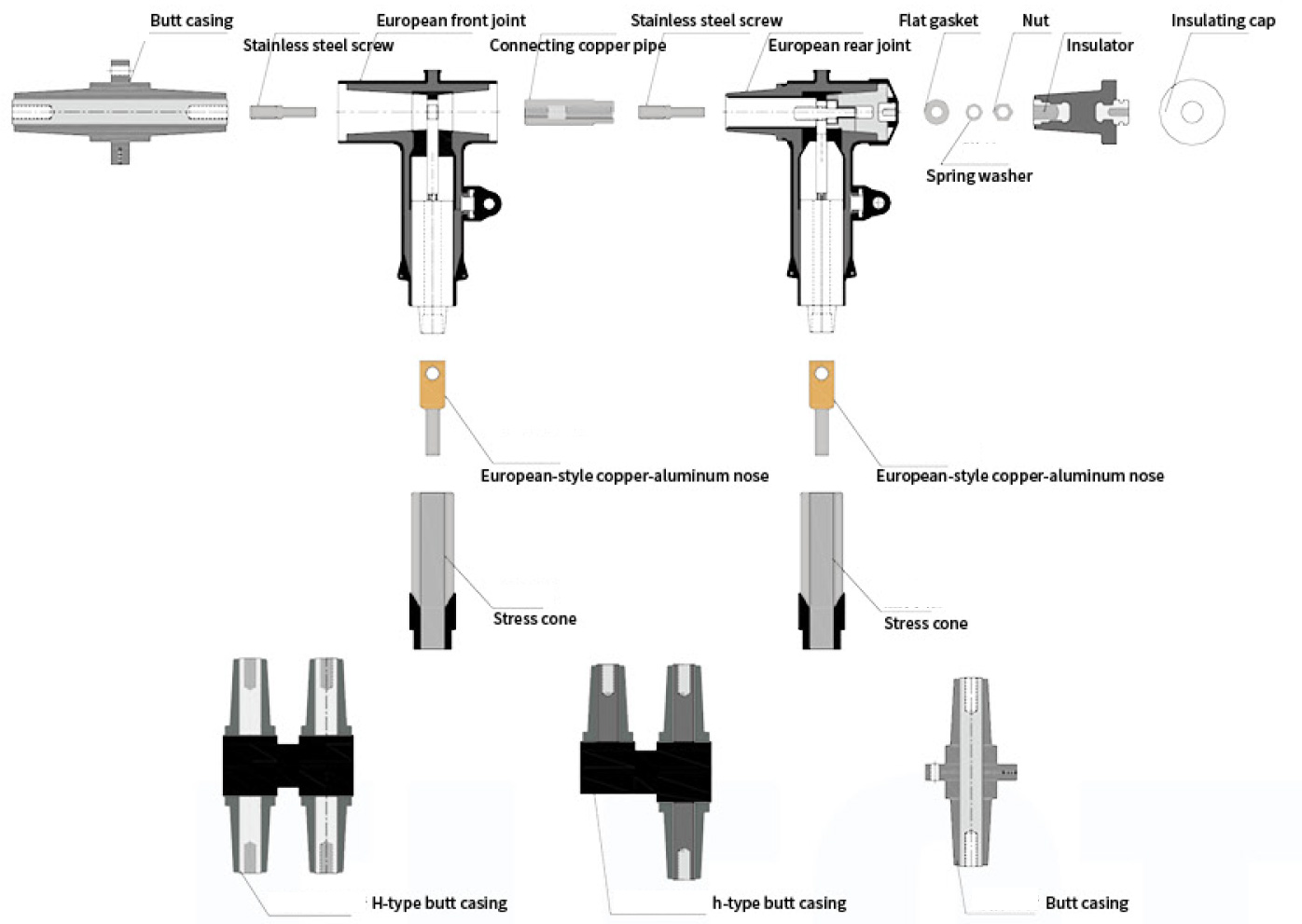

電纜插頭安裝圖

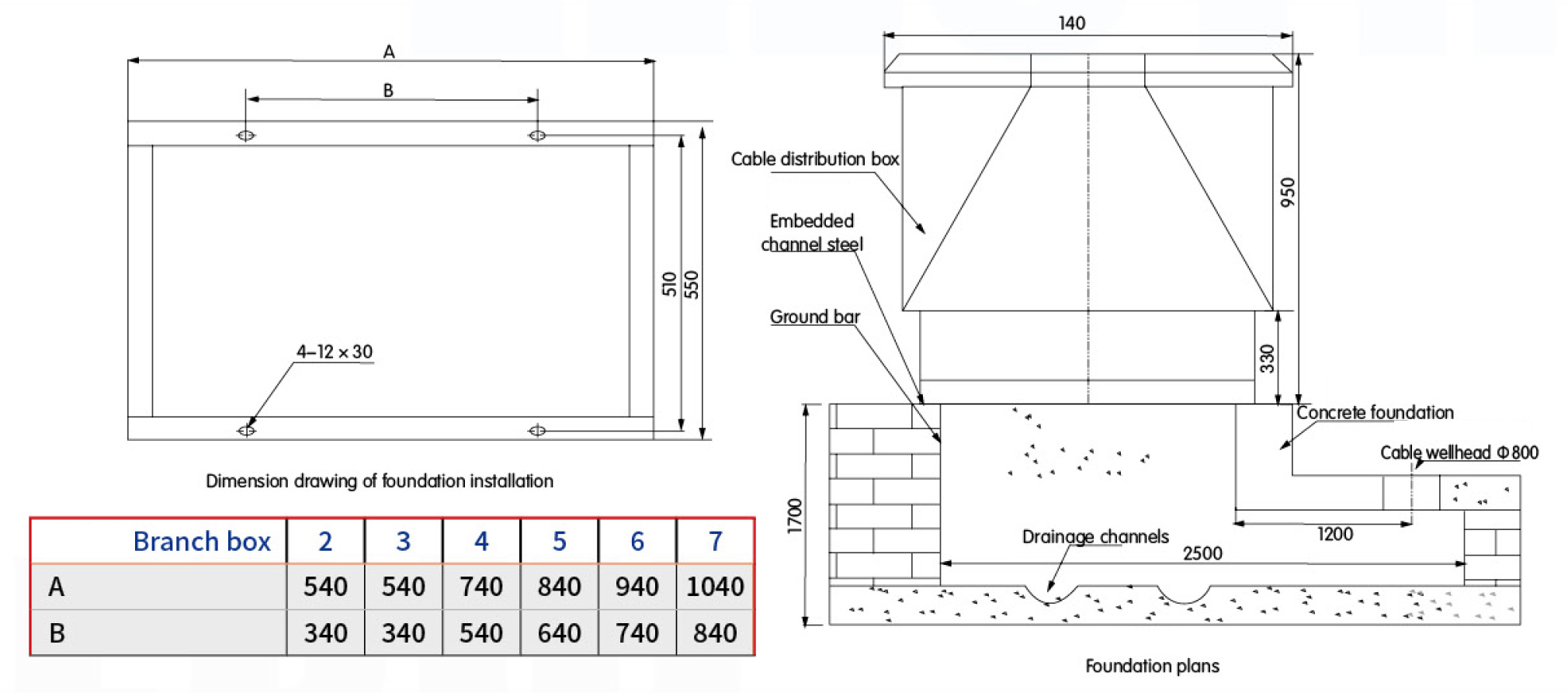

歐洲型電纜分支箱基礎圖
