Unité principale en anneau DR-XGN-24 kV

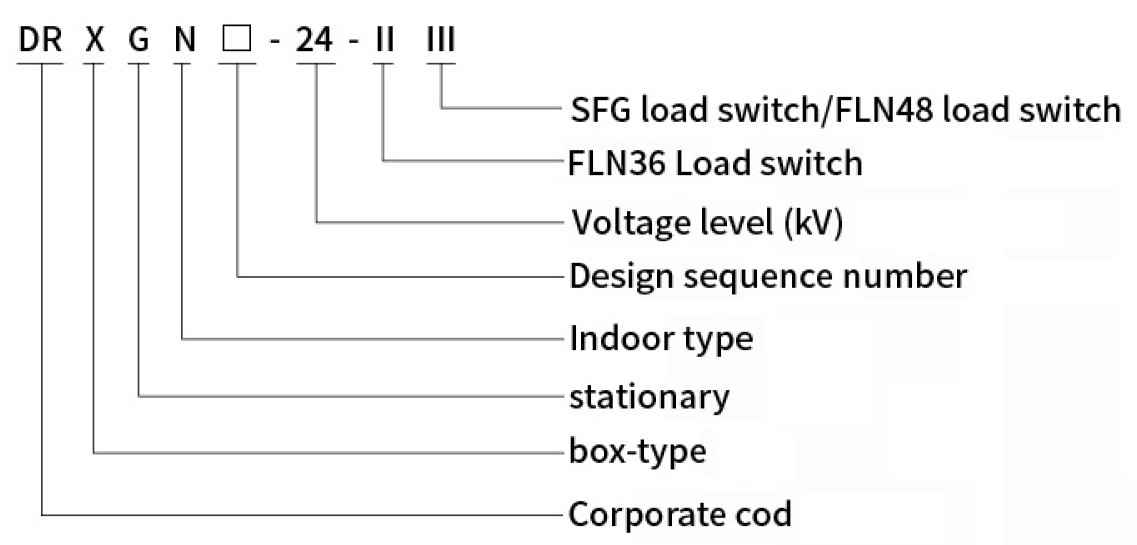

Signification du modèle
conditions de service normales
◆Altitude ≤1000m
◆Température ambiante maximale +40℃
◆Température ambiante minimale -35℃
◆Différence de température quotidienne maximale : 25 K
◆Humidité relative moyenne quotidienne ≤ 95 %
◆Humidité relative moyenne mensuelle ≤ 90 %
◆Niveau de résistance aux séismes 8
◆Fréquence nominale du système : 50 Hz
◆Taux de fuite SF6 ≤0,1%
◆Indice de protection du boîtier IP3X
Fonctionnalité principale
◆Augmenter la capacité du transformateur principal et améliorer la capacité d'alimentation électrique du poste de transformation.
◆Améliorer la capacité de transport d'énergie des lignes de distribution et réduire le nombre de lignes de distribution.
◆Augmenter le rayon d'alimentation de la ligne moyenne tension.
Ce niveau de tension, déjà testé dans une zone restreinte à la demande de la compagnie de réseau nationale et suite à la promotion pilote du niveau de tension de 20 kV dans la province du Jiangsu, est désormais prêt à être déployé dans le Guangdong et d'autres régions du sud du pays. On peut donc prévoir que les équipements 24 kV finiront par dominer le marché.
Principaux paramètres techniques
| Article | Unité | 20 kV SF₆appareillage de commutation annulaire | ||
| Tension nominale | kV | 24 | ||
| Fréquence nominale | Hz | 50 | ||
| Courant nominal | UN | 630A≤100 (Armoire combinée interrupteur-fusible) | ||
| Courant de coupure nominal en court-circuit | kA | 31,5 | ||
| Courant de fermeture nominal (crête) | kA | 50 | ||
| Courant stable à la chaleur nominale | kA/3S | 20 | ||
| Courant dynamique stable nominal (crête) | kA | 50 | ||
| Niveau d'isolation | tension de tenue à fréquence industrielle | Phase à phase et terre à terre | kV/1 min | 65 |
| Fracture | kV/1 min | 79 | ||
| tension de tenue aux impulsions de foudre | Phase à phase et terre à terre | kV | 125 | |
| Fracture | kV | 145 | ||
| Courant de coupure de charge active nominal | UN | 630 | ||
| courant de coupure de charge nominal du câble | UN | 25 | ||
| résistance du circuit principal | mΩ | ≤300 | ||
| Fonction cinétique |
| Type de ressort : CC/CA 220 V/48 V | ||
| Courant de transfert nominal | UN | 1400 | ||
| La vie en mécanicienne |
| Interrupteur de charge : 3000 ; Interrupteur de mise à la terre : 2000 | ||
Régime primaire
| numéro de plan principal | DC01 | numéro de plan principal | DC08 |
| Bus principal TMY-3 (40×8) | | Bus principal TMY-3 (40×8) | |
| Schéma du système principal DR-XGN□-24 | Schéma du système principal DR-XGN□-24 | ||
| Disposition | Armoire entrante | Disposition | Armoire électrique |
| Interrupteur de charge FLN□-24D | 1 | Interrupteur de charge FLN□-24D |
|
| Interrupteur de charge FLRN□-24D |
| Interrupteur de charge FLRN□-24D | 1 |
| Affichage en direct DXN-T/Q | 1 | Affichage en direct DXN-T/Q | 1 |
| Le transformateur de courant |
| Le transformateur de courant |
|
| Fusible XRNP-24/□A |
| Fusible XRNP-24/□A |
|
| Transformateur de tension JDZ-24 |
| Transformateur de tension JDZ-24 | 3 |
| Parafoudre HY5WS-33/85 | 3 | Parafoudre HY5WS-33/85 |
|
| Fusible XRNT-24/□A |
| Fusible XRNT-24/□A | 3 |
| Instrument de mesure |
| Instrument de mesure |
|
| Mode de protection |
| Mode de protection |
|
| Fonction auxiliaire |
| Fonction auxiliaire |
|
| Mode de fonctionnement | Fonctionnement manuel | Mode de fonctionnement | Fonctionnement manuel |
| Largeur du meuble x Profondeur x Hauteur (mm) | 650×1200×2000 | Largeur du meuble x Profondeur x Hauteur (mm) | 650×1200×2000 |
| numéro de plan principal | DC01 | numéro de plan principal | DC08 |
| Bus principal TMY-3 (40×8) | | Bus principal TMY-3 (40×8) | |
| Schéma du système principal DR-XGN□-24 | Schéma du système principal DR-XGN□-24 | ||
| Disposition | Armoire entrante | Disposition | Armoire électrique |
| Interrupteur de charge FLN□-24D | 1 | Interrupteur de charge FLN□-24D |
|
| Interrupteur de charge FLRN□-24D |
| Interrupteur de charge FLRN□-24D | 1 |
| Affichage en direct DXN-T/Q | 1 | Affichage en direct DXN-T/Q | 1 |
| Le transformateur de courant |
| Le transformateur de courant |
|
| Fusible XRNP-24/□A |
| Fusible XRNP-24/□A |
|
| Transformateur de tension JDZ-24 |
| Transformateur de tension JDZ-24 | 3 |
| Parafoudre HY5WS-33/85 | 3 | Parafoudre HY5WS-33/85 |
|
| Fusible XRNT-24/□A |
| Fusible XRNT-24/□A | 3 |
| Instrument de mesure |
| Instrument de mesure |
|
| Mode de protection |
| Mode de protection |
|
| Fonction auxiliaire |
| Fonction auxiliaire |
|
| Mode de fonctionnement | Fonctionnement manuel | Mode de fonctionnement | Fonctionnement manuel |
| Largeur du meuble x Profondeur x Hauteur (mm) | 650×1200×2000 | Largeur du meuble x Profondeur x Hauteur (mm) | 650×1200×2000 |

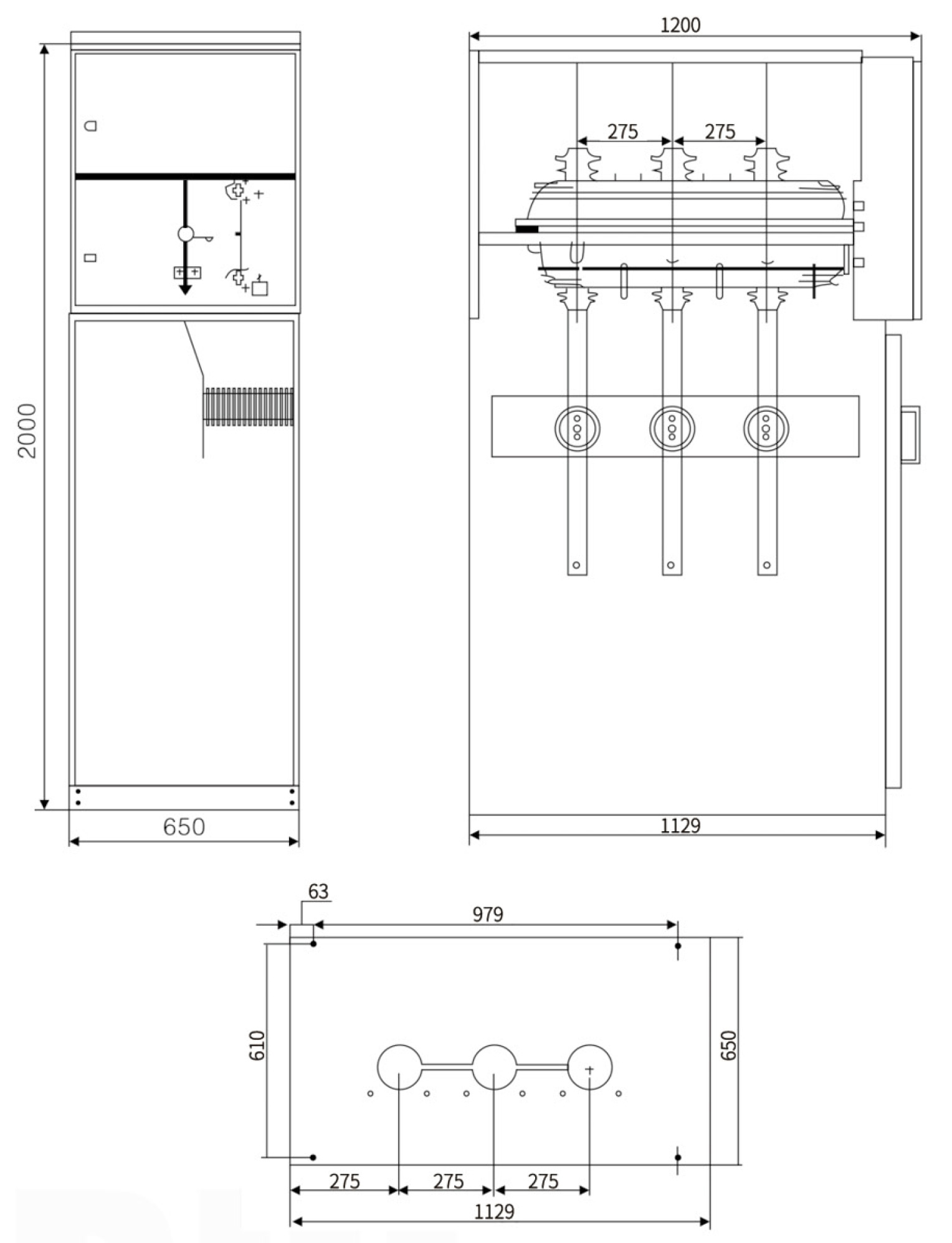

Dimensions globales
