Unité de distribution principale haute tension extérieure DFW10-12 (RMU)

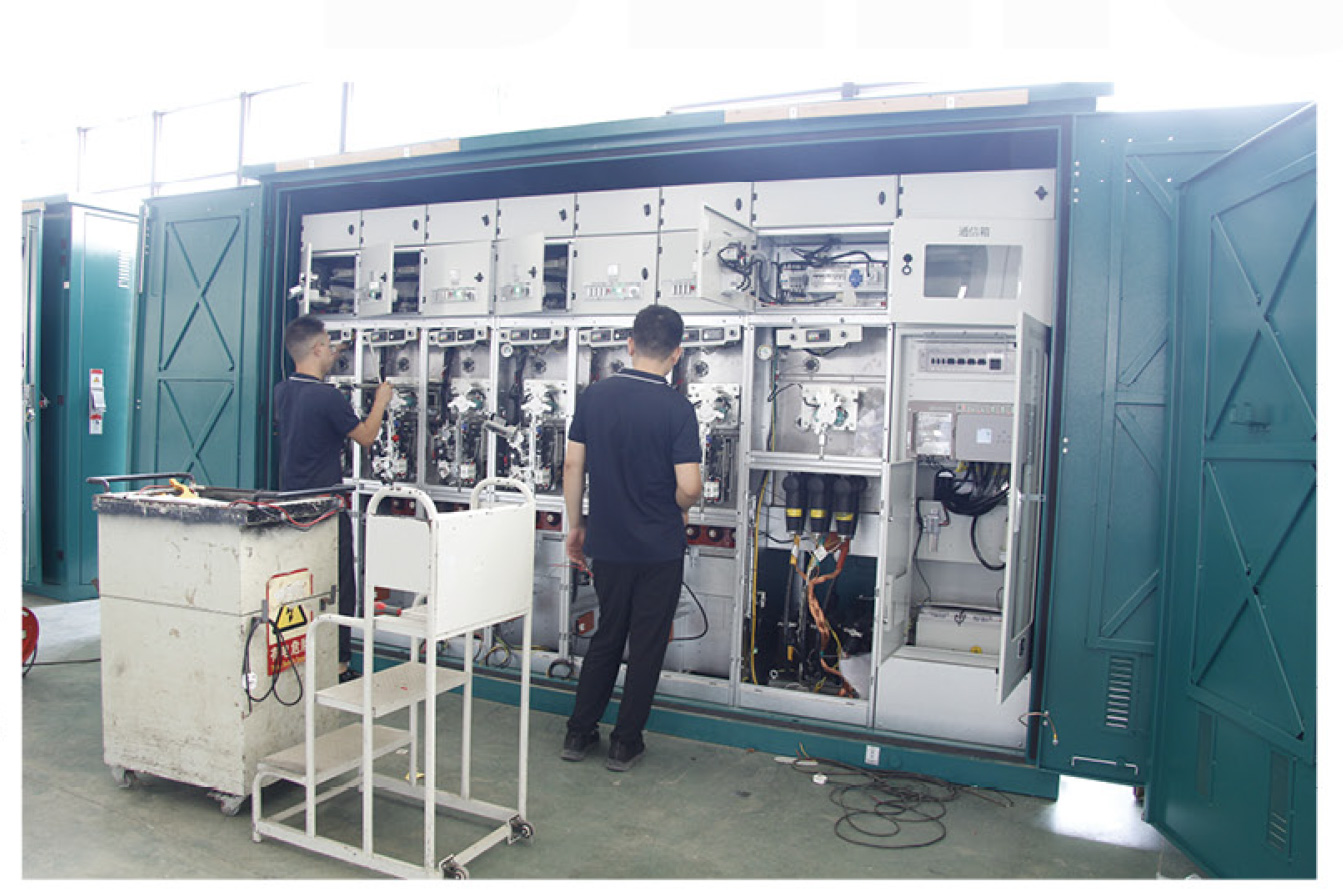

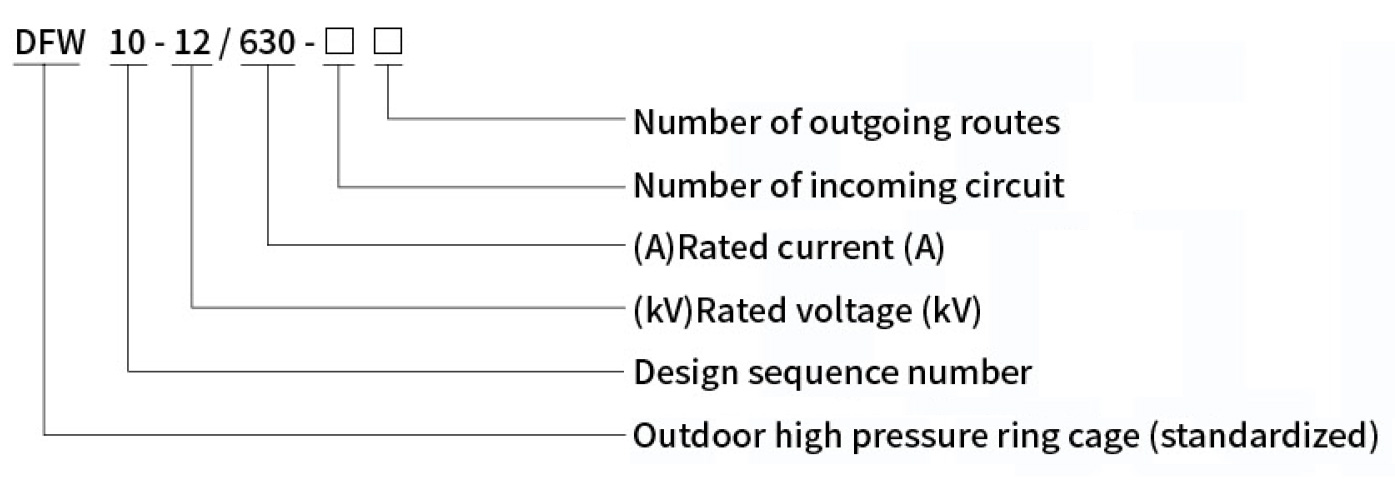

Signification du modèle
Introduction au produit de cage annulaire standardisée de première et deuxième fusion
Le boîtier extérieur en métal doit être traité par un procédé de revêtement anticorrosion, le revêtement doit être uniforme et d'épaisseur constante, le revêtement doit avoir une forte adhérence pour garantir qu'il n'y ait pas de points de rouille visibles pendant 20 ans, et la coque du boîtier doit avoir une fonction antiadhésive.
La couleur de la cage annulaire est le vert réseau national (valeur CMJN : C100M5Y50K40, code PANTONG : 3292C). En cas d'exigences particulières, elle doit être en harmonie avec l'environnement culturel et géographique. La surface du boîtier doit comporter des marquages réfléchissants bien visibles afin de garantir la tenue des couleurs pendant 15 ans.
L'emballage extérieur doit comporter des panneaux visibles, tels que le nom de l'équipement, les risques électriques, etc. Les panneaux et les signalisations doivent être conformes aux dispositions de la norme GDW 742.
Le terminal d'automatisation de la distribution dans la cage annulaire comprend des DTU centralisées et des DTU distribuées. Ces dernières doivent répondre à leurs exigences techniques respectives. La cage annulaire extérieure réservée à l'interface d'automatisation doit également prévoir un espace pour l'installation d'une unité d'automatisation de la distribution indépendante, généralement positionnée verticalement, conformément au blindage des DTU. La largeur réservée ne doit pas être inférieure à 600 mm. Le système d'alimentation CC est installé dans le boîtier et le câblage secondaire est réalisé.
Dimensions des matériaux métalliques normalisés pour la fusion primaire et secondaire de la cage annulaire : 4 voies : largeur de la boîte de 3200 mm. 6 canaux : la largeur de la boîte est de 4000 mm.
La profondeur de la cage annulaire est de 1150 mm. Hauteur ≤ 2300 mm, hauteur de la cage annulaire non métallique ≤ 2500 mm. L'angle d'ouverture de la porte n'est pas inférieur à 90°.
Aperçu
Avec le développement et le progrès constants de la société, le réseau électrique urbain chinois a connu de profondes transformations. La plupart des villes ont créé ou sont en train de créer de nombreuses zones à forte consommation. Auparavant, l'alimentation électrique directe des utilisateurs, depuis les lignes de sous-station 12 kV (ou les lignes secondaires), peinait à répondre aux besoins de l'urbanisation. C'est pourquoi une nouvelle méthode d'alimentation, basée sur l'ouverture et la fermeture de l'alimentation, a été mise en place. Cependant, l'intensification de la densification urbaine a rendu certaines ouvertures de génie civil impossibles en raison des contraintes d'urbanisme et d'aménagement du territoire. Une solution plus performante et pratique, la cage annulaire haute pression extérieure (normalisée), a ainsi émergé. Ce produit ne nécessite aucun travaux de génie civil, occupe une surface réduite, offre une grande flexibilité de configuration, une alimentation électrique plus fiable, un temps de construction, d'installation et de mise en service considérablement raccourci, et un coût global réduit.
Avec le développement de l'industrie moderne, le degré d'automatisation et d'intelligence des équipements de contrôle électrique ne cesse de croître. L'utilisation des technologies modernes (électronique, capteurs, communication, réseaux informatiques) pour la surveillance, la protection, le contrôle et la mesure des équipements électriques, en conditions normales et accidentelles, afin d'assurer une gestion optimale, est devenue une tendance et une orientation de développement incontournables.
L'armoire annulaire extérieure haute pression (normalisée) utilise une technologie étrangère de pointe pour installer et régler les appareillages de commutation 12 kV, les disjoncteurs, les interrupteurs de charge, les transformateurs de courant et de tension, les transformateurs d'alimentation 12 kV (PT), les unités terminales fixes (FTU), les unités terminales distantes (RTU), les terminaux de contrôle et de communication (CCU), les systèmes de comptage et de relevé automatique des compteurs 12 kV, ainsi que les instruments d'alimentation et d'indication USP. Cette conception en acier inoxydable, mobile, étanche et résistante à l'humidité, permet l'intégration et l'assemblage modulaire des systèmes primaires et secondaires du réseau de distribution urbain, raccourcit les délais de construction et améliore considérablement la fiabilité de l'exploitation du réseau électrique urbain.
Conditions environnementales d'utilisation
◆Altitude :
◆Température ambiante maximale : +40°C ;
◆Température ambiante minimale : -25°C ;
◆Différence de température quotidienne maximale : 25 K ;
◆Humidité relative intérieure : moyenne quotidienne ≤ 95 % moyenne mensuelle ≤ 90 % ;
◆Résistance aux séismes : accélération horizontale du sol de 0,2 g ; accélération verticale de 0,1 g simultanément. Les méthodes d’essai par résonance, ondes sinusoïdales et battement ont été adoptées. Excitation répétée 5 fois, 5 ondes à chaque fois, intervalle de 2 s entre chaque excitation, coefficient de sécurité supérieur ou égal à 1,67 ;
◆Le site d'installation doit être exempt de vapeurs de gaz, de dépôts chimiques, de poussière, de pollution et d'autres milieux explosifs et corrosifs qui affectent gravement l'isolation de l'interrupteur de charge ;
◆Utilisé dans les systèmes non mis à la terre et les systèmes 12 kV mis à la terre par une petite résistance ou une bobine de suppression d'arc.
Respecter les normes
Ce produit est conforme aux normes nationales, industrielles et CE en vigueur. D'autres normes plus performantes peuvent être utilisées après consultation de l'utilisateur. Les dispositions pertinentes des normes suivantes font partie intégrante des présentes conditions techniques. Toutes les normes sont susceptibles d'être révisées, et les présentes conditions techniques doivent être conformes aux exigences de la version la plus récente des normes en vigueur.
◆ Appareil combiné interrupteur de charge haute tension et fusible GB 16926-1997AC
◆GB 3804-2004 Interrupteur de charge CA haute tension 3,6 kV ~ 40,5 kV
◆GB 3906-2006 Appareillage de commutation et de commande à enveloppe métallique de 3,6 kV à 40,5 kV CA
◆GB/T 11022-1999 Exigences techniques communes de la norme relative aux appareillages de commutation et de commande haute tension
◆GB 4208-2008 Indice de protection de la coque (code IP)
◆ Appareil combiné interrupteur de charge et fusible haute tension CA IEC420
◆lEC298 Appareillage de commutation et équipement de commande à enveloppe métallique CA de plus de 1 kV et de moins de 52 kV.
◆GB 1984-2003 Disjoncteur haute tension alternatif
Caractéristiques du produit
Ce produit utilise une isolation au gaz et peut être équipé de disjoncteurs, d'interrupteurs de charge, d'appareils électriques combinés et d'autres programmes principaux.
Ce produit est basé sur les dernières normes d'automatisation de la distribution pour la conception de fusion de première et de deuxième génération, l'intégration de l'unité de traitement de distribution (DTU) et de la détection intelligente, la détection en ligne et d'autres composants intelligents, convenant à une variété d'applications de systèmes d'automatisation de la distribution.
◆Forte capacité d'adaptation à l'environnement
◇Conception de qualité industrielle, le niveau de sévérité atteint le niveau IV en extérieur
◇Conception compatible avec les interférences électromagnétiques, test interne conforme aux exigences IV ;
◇Installation et débogage sur site pratiques ;
Maintenance pratique et économique, avec possibilité de maintenance à distance.
◆Nombreuses fonctionnalités, excellentes performances
◇Une variété de ports de communication, double Ethernet, 4 ports série, prise en charge de la fibre optique, communication par routage sans fil ;
◇ Prend en charge les protocoles populaires actuels, GB101, GB104, CDT, MODBUS, etc.
◇Prise en charge du timing de communication, ≤ 5S, précision de ponctualité ≤ 2S/jour ;
◇Prise en charge du chiffrement des données de communication du réseau national (168) ;
◇Commande des appareillages de commutation à 4, 6 et 8 voies, des interrupteurs d'isolement et des freins de mise à la terre ;
Assurer la surveillance de la température et de l'humidité environnementales ;
◇Avec fonction d'analyse harmonique ; Prise en charge de la fonction « trois télécommandes », précision analogique atteignant le niveau 0,2/0,5 ;
◇Avec diverses fonctions de protection, surintensité de court-circuit, mise à la terre monophasée ;
◇Enregistrement des défauts en 80 points et téléchargement des messages de défaut ;
◇Prise en charge d'une alimentation électrique fonctionnant avec différentes tensions/puissances, activation par batterie ;
◇Prise en charge de l'accès aux transformateurs électromagnétiques ou électroniques ;
◆Intelligent : terminal intelligent intégré pour l'automatisation du réseau de distribution, capable de réaliser l'automatisation du réseau de distribution, l'automatisation des départs et d'autres fonctions intelligentes du réseau de distribution.
◆Intégration : une conception d'intégration en deux temps, une intégration d'équipement de commutation de deux composants intelligents, une conception intégrée, une intégration, une exploitation et une maintenance faciles.
◆Structure compacte miniaturisée, fonctionnement facile, principalement équipée d'appareillages de commutation à isolation gazeuse et d'appareillages de commutation à isolation solide produits par notre société.
◆Diversification : Les disjoncteurs, les interrupteurs de charge, les appareils électriques combinés et autres schémas peuvent être librement combinés pour répondre à différents besoins.
Paramètre technique
| Nom | Unité | Armoire de commutation de charge | Armoire électrique modulaire | ||
| Courant de crête admissible nominal | kA | 50/63 | |||
| Courant de coupure en boucle fermée | UN | 630 | |||
| courant de coupure de charge nominal du câble | UN | 10 | |||
| Courant de coupure nominal à vide du transformateur | UN | 16 | |||
| courant de coupure nominal | UN |
| 1750 | ||
| Courant de coupure en court-circuit prévu du fusible | kA |
| 63 | ||
| courant de tenue de courte durée de l'interrupteur de terre | kA | 25 kA/1 s | |||
| Nombre de fois où le courant nominal est interrompu | Temps | ≥200 | |||
| Durée de vie mécanique | Temps | ≥2000 | |||
|
| Pas plus de 1% | ||||
| courant de coupure nominal | UN |
| 1750 | ||
| Courant de coupure en court-circuit prévu du fusible | kA |
| 63 | ||
| courant de tenue de courte durée de l'interrupteur de terre | kA | 25 kA/1 s | |||
| Nombre de fois où le courant nominal est interrompu | Temps | ≥200 | |||
| Durée de vie mécanique | Temps | ≥2000 | |||
| Taux de fuite annuel de gaz SF6 |
| ≤0,05% | |||
| Niveau d'isolation nominal | Tension de tenue à la fréquence industrielle de 1 min (valeur valide) | Fracture | kV | 48 | |
| Interphase | kV | 42 | |||
| Au contraire | kV | 42 | |||
| Tension de tenue aux impulsions de foudre (valeur de crête) | Fracture | kV | 85 | ||
| Interphase | kV | 75 | |||
| Au contraire | kV | 75 | |||
| mécanisme de fonctionnement à ressort |
| Pas plus de 1% | |||
| Tension de fonctionnement | Dans | 48 V CC / 220 V CA | |||
| rapport de fuite de l'isolation extérieure | mm/kV | ≥20 | |||
| Changer de mode de fonctionnement n'est pas la même chose. | MS | Plus petit que 5 | |||
| Horaires de fermeture différents | MS | Plus petit que 5 | |||
| résistance du circuit principal | uΩ | Plus petit que 140 | |||
| niveau de protection de la coque |
| IP4X | |||
Exigences structurelles et techniques
L'interrupteur de charge dans la cage annulaire de fusion primaire et secondaire adopte l'interrupteur de charge SF6 à trois positions, et la durée de vie électrique de l'interrupteur de charge SF6 doit répondre aux exigences du niveau E3 ; la durée de vie électrique du disjoncteur doit répondre aux exigences de la classe E2.
◆Des mesures anti-condensation doivent être prises dans les armoires de commutation isolées par l'air telles que les armoires PT et les armoires de comptage (contrôleur de condensation installé dans l'armoire), telles que les résistances chauffantes (avec interrupteurs de commande).
La pression relative du SF6 dans le coussin d'air de l'unité de stockage annulaire de SF6 ne doit pas dépasser 0,04 MPa. L'ensemble du boîtier gonflable doit satisfaire aux exigences du « système sous pression fermé » stipulées dans la norme IEC 60298. Le taux de fuite d'air annuel ne doit pas excéder 0,05 %. L'unité est garantie 30 ans sans entretien et ne nécessite aucun regonflage. Le manomètre SF6 contrôle la pression du gaz dans la chambre à SF6.
◆Le courant nominal du fusible doit être adapté à la charge. Ses caractéristiques sont les suivantes : tension nominale de 12 kV et courant de coupure nominal (RMS) de 63 kA. Les cages de fusibles primaires et secondaires utilisées pour la protection du transformateur doivent non seulement assurer le déclenchement par fusible, mais aussi permettre un déclenchement électrique aisé.
◆La cage du premier et du deuxième anneau de fusion doit avoir une fonction d'interverrouillage parfaite à cinq niveaux.
◆Grâce à la commande du dispositif de verrouillage du mécanisme, l'opération remplit pleinement les cinq fonctions anti-verrouillage suivantes :
◇Éviter les erreurs de commutation du disjoncteur (interrupteur de charge) ;
◇Prévenir avec un interrupteur d'isolement à commutation de charge ;
◇ Empêcher le fil de terre suspendu sous tension (fermer) (interrupteur de mise à la terre) ;
Prévenir avec un fil de terre (interrupteur de mise à la terre) hors tension du disjoncteur (interrupteur de charge, interrupteur d'isolement).
◇Éviter les intervalles de vie parasites ;
L'armoire électrique, de structure entièrement fermée, se compose principalement d'une chambre à gaz, d'un local câbles, d'un local mécanique (local secondaire) et d'autres compartiments. La distance entre le connecteur de câble et le point d'entrée du câble (orifice ou anneau de fixation) est de 650 mm. La gaine intérieure et l'isolation de support sont en résine époxy, et la distance de fuite spécifique est de 20 mm/kV. Des barres omnibus en cuivre sont utilisées pour l'interconnexion et la mise à la terre. Le choix de la section des barres doit être conforme à la norme GB3906.
Le panneau du boîtier du mécanisme est équipé d'un indicateur de tension avec fonction de test électrique, facile à remplacer et pouvant être connecté à un phasemètre nucléaire secondaire.
◇L'identification de la plaque analogique de la première et de la deuxième cage d'anneau de fusion est claire.
◇L'installation interne de composants électriques haute tension, tels que : interrupteurs de charge SF6, disjoncteurs, transformateurs, parafoudres, etc., doit comporter des plaques signalétiques durables et claires, les plaques signalétiques doivent être installées dans une position facile à observer lors de l'exploitation ou de la maintenance.
L'anneau de fusion primaire et secondaire est équipé d'une chambre secondaire ou d'un boîtier de commande. Ce dernier possède un circuit secondaire adapté au mécanisme de fonctionnement. Un mécanisme de commande manuel ou électrique peut être configuré. La fonction de commande électrique est prévue, ainsi qu'une interface de télécommande et de communication à distance pour la surveillance à distance. Un indicateur de court-circuit doit également être fourni pour signaler les courts-circuits interphasés et les défauts de mise à la terre monophasés. Une fonction de sortie commutée est également prévue. Les bornes internes de l'anneau sont étanches à la poussière et ignifugées. La section du conducteur secondaire du transformateur de courant est de 2,5 mm² (âme en cuivre). Un boîtier de test de courant est installé dans la boucle. La section des conducteurs de tension et de commande est de 1,5 mm² (âme en cuivre).
◇Porte inférieure du meuble avec fenêtre d'observation, fabriquée en matériau transparent ignifugé.
◇La cage annulaire de fusion primaire et secondaire complète l'installation et la maintenance des câbles à l'avant de l'armoire et peut être installée contre le mur.
◇L'interrupteur de charge est à trois positions et son panneau avant présente une indication de position intuitive. L'interrupteur de terre et l'interrupteur de charge/d'isolement de cet interrupteur à trois positions sont dotés de poignées de commande séparées.
◇La structure de la cage de l'anneau de fusion primaire et secondaire a pour fonction d'empêcher les blessures de l'opérateur en cas d'arcs électriques internes défectueux : le compartiment est doté d'une cloison métallique pour empêcher l'expansion des accidents, la chambre à gaz possède une zone de décompression ; une plaque de décompression se trouve à l'arrière de l'armoire.
◇La taille d'installation du commutateur de charge et du mécanisme de fonctionnement est unifiée, et les mêmes pièces, pièces d'usure et pièces de rechange sont interchangeables.
◇La chambre à air de la cage de l'anneau de fusion primaire et secondaire est soudée avec une plaque d'acier inoxydable 304 de haute qualité de 3 mm, et l'armoire est fabriquée en plaque d'acier revêtue d'aluminium-zinc (à l'exception de la ventilation, de l'orifice d'échappement et de la fenêtre d'observation). L'épaisseur de la plaque d'acier n'est pas inférieure à 2 mm, ce qui lui confère une résistance mécanique et au feu suffisante.
◇ Tous les composants du circuit principal sous tension sont installés dans le local à gaz, et le niveau de protection du local à gaz doit répondre aux exigences de l'IP67 ; l'armoire répond aux exigences de l'IP4X.
◇La position de l'anneau de levage (un de chaque côté) doit être réglée de manière raisonnable, afin que le dispositif de commutation en suspension reste à niveau et qu'il n'y ait aucun contact par friction entre la chaîne et une quelconque pièce afin d'éviter de rayer la couche de pulvérisation sur la surface de la boîte pendant le processus de levage.
Sur toute la longueur des anneaux de fusion primaire et secondaire, dans le sens d'extension de la cage, une barre de terre dédiée doit être prévue. Si elle est en cuivre, sa densité de courant en cas de défaut à la terre spécifié ne doit pas dépasser 200 A/mm², et sa section minimale ne doit pas être inférieure à 110 mm². Si le conducteur de terre n'est pas en cuivre, il doit également satisfaire aux exigences de tenue aux courants de crête et de court-circuit spécifiées sur la plaque signalétique. La surface de contact du point de terre de l'enveloppe doit être conforme aux exigences. Le diamètre de la vis de terre ne doit pas être inférieur à 12 mm. Le point de terre doit être marqué du mot « mise à la terre » ou d'un autre symbole de mise à la terre.
◇La barre omnibus principale dans la chambre à air est en cuivre, et la section de dérivation dans l'armoire de section de barre omnibus est identique à la barre omnibus principale ; la surface extérieure de la barre omnibus principale et de la barre omnibus secondaire (y compris la partie de connexion) doit être isolée organiquement, c'est-à-dire que le compartiment de la barre omnibus et le compartiment des câbles ne doivent pas avoir de parties exposées (à l'exception de la borne du câble).
◇Autres exigences relatives au commutateur de charge SF6 :
Le fluide d'extinction d'arc et le fluide isolant de l'interrupteur de charge sont le gaz SF6 ;
Chaque chambre à gaz SF6 indépendante doit généralement être équipée d'un dispositif capable d'afficher la pression interne, et ce dispositif doit pouvoir afficher clairement la plage de pression de fonctionnement sûr de l'équipement.
Conception typique

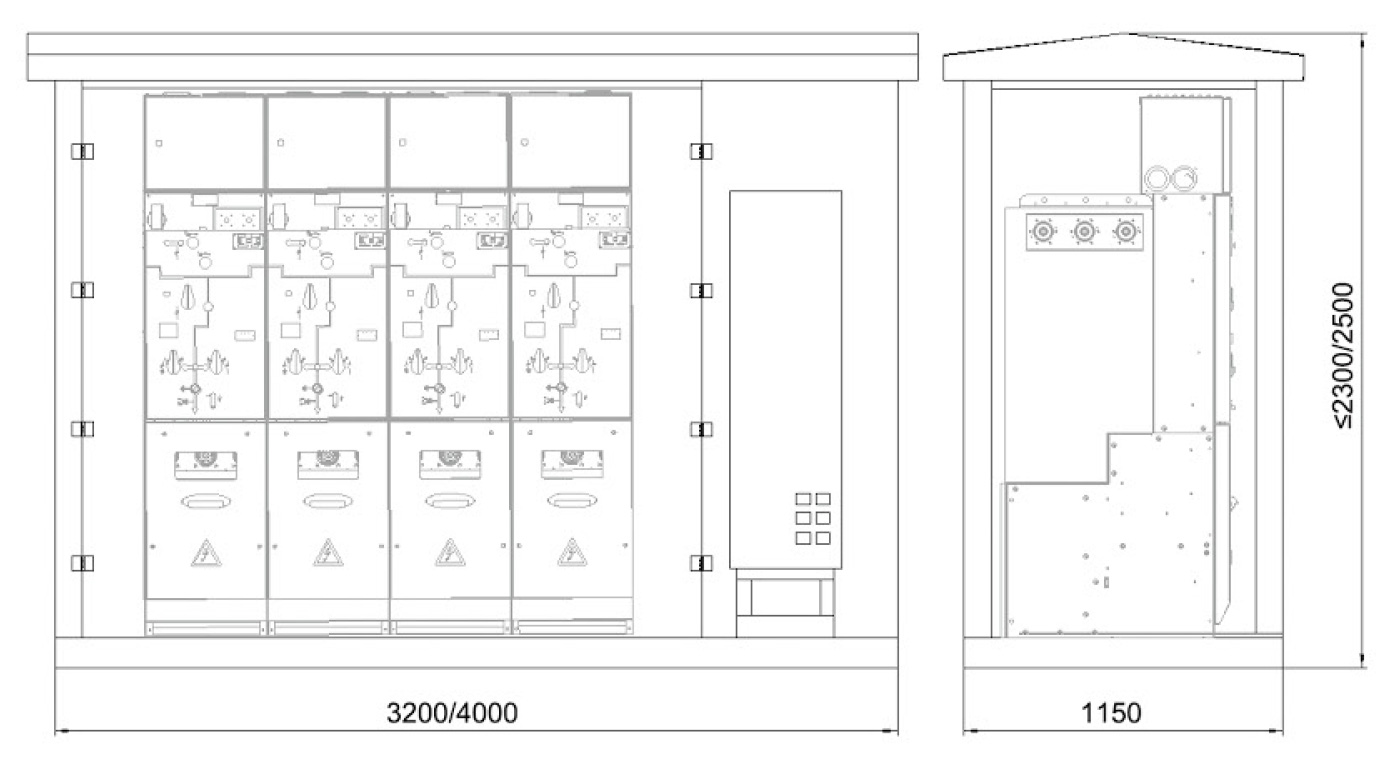

Dimensions de la cage annulaire haute pression extérieure (normalisées)

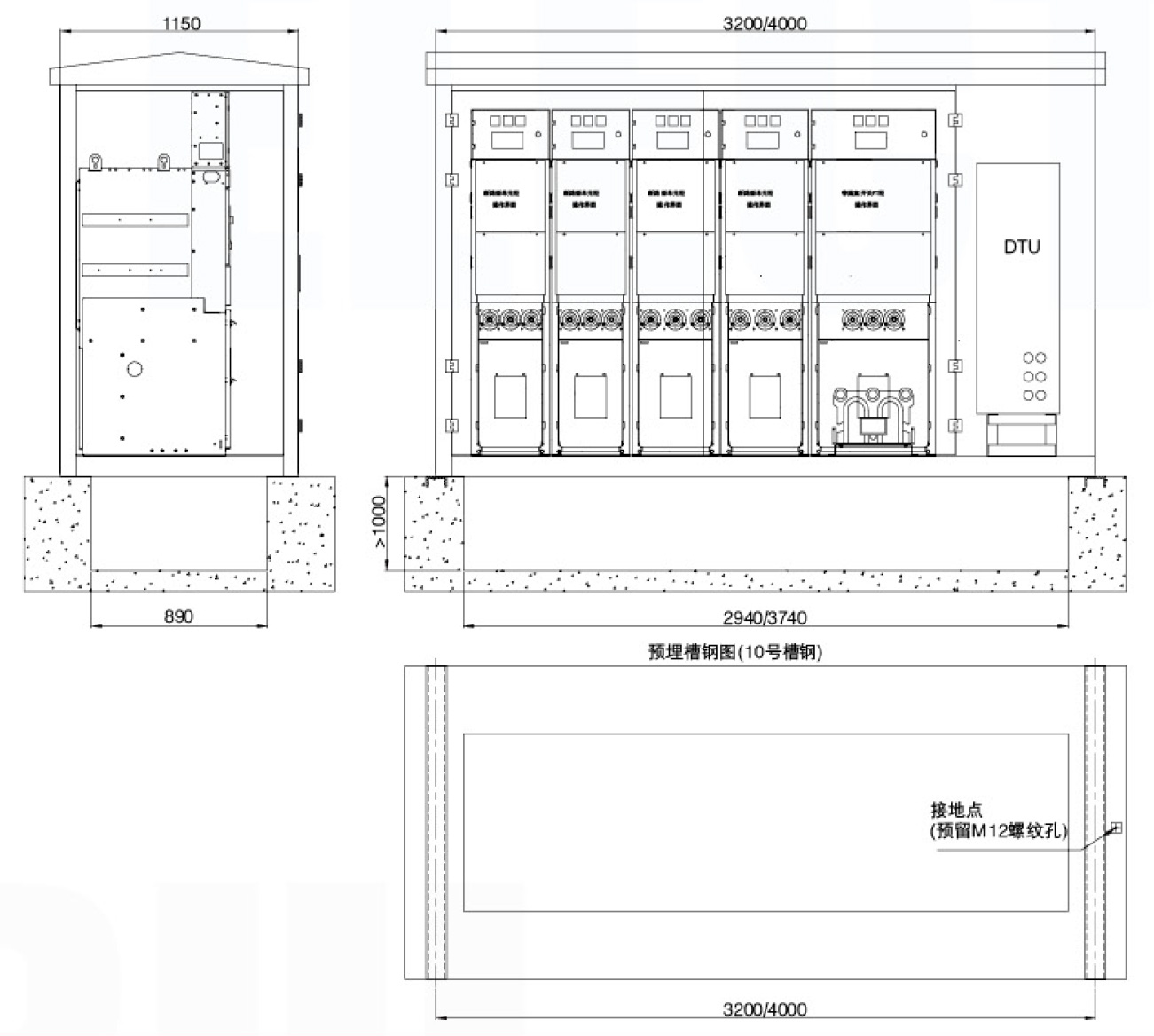

Dimensions de l'interface au sol de la cage annulaire haute pression extérieure (normalisée)
